Bevor Sie einen Rohrmotor bestellen, müssen Sie wissen, welche Welle in Ihrem Rollladenkasten steckt. Denn der Motor wird über zwei Teile mit der Welle verbunden – Adapter (Laufring am Motorkopf) und Mitnehmer (Antriebsrad am Motorende). Beide müssen exakt zum Wellenprofil passen. So messen Sie richtig.
Die häufigsten Wellentypen
| Wellentyp | Erkennungsmerkmal | Wie messen? | Motor-Baureihe |
|---|---|---|---|
| Achtkantwelle (Stahl) | 8 flache Seiten, meist verzinkt | Schlüsselweite (SW) = Abstand zweier gegenüberliegender Flächen | SW 40: 40er, SW 50/60/70: 50er |
| Rundwelle / Rundrohr | rund, glatt oder mit Nut | Außendurchmesser × Wandstärke (z. B. 60 × 1,5) | je nach Innendurchmesser |
| Profilwelle (z. B. DS, K, Hoco, Ates) | rund mit ausgeprägter Nut oder Falz | Außendurchmesser und Hersteller/Profilbezeichnung | 50er oder 60er |
Achtkantwelle messen: die Schlüsselweite
Die Schlüsselweite ist das Maß von einer flachen Seite zur gegenüberliegenden flachen Seite – nicht von Ecke zu Ecke. Messen Sie mit dem Messschieber außen. Die gängigste Welle in Deutschland ist SW 60; in Altbauten und kleinen Kästen findet man SW 40 oder SW 50, bei großen Anlagen SW 70. Bei manchen Wellen gibt es eine Innenfalz (eine nach innen gebogene Kante) – auch dafür gibt es passende Adapter-Sets.
Rundrohr messen
Bei Rundrohren brauchen Sie Außendurchmesser und Wandstärke, z. B. 60 × 1,5 mm oder 70 × 1,5 mm. Daraus ergibt sich der Innendurchmesser, in dem der Adapter sitzen muss. Hat das Rohr eine durchgehende Nut, notieren Sie deren Breite und Tiefe oder machen ein Foto vom Rohrende.
Passt ein 50er-Motor in meine Welle?
Ein Somfy-50er-Motor hat ca. 45 mm Außendurchmesser. Der Innendurchmesser der Welle muss mindestens ca. 47 mm betragen. Eine Achtkantwelle SW 60 bietet reichlich Platz, SW 50 ist knapp, aber mit passendem Adapter möglich. Für SW 40 und Rundrohre 40 mm gibt es die 40er-Baureihe (Oximo 40, Ilmo 2 40, LS 40).

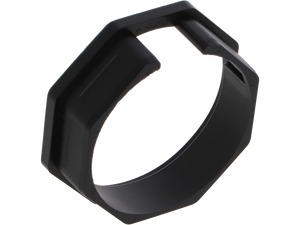

Vom Maß zum richtigen Adapter-Set
- Baureihe des Motors bestimmen (40, 50 oder 60).
- Welle messen wie oben beschrieben.
- Beim Motorkauf die Variante mit Ihrer Welle wählen – dann sind Adapter und Mitnehmer ab Werk montiert. Oder „ohne Adapter“ und das passende Somfy Adapter-Set dazu.
Und das Motorlager?
Das Motorlager hält den Motorkopf auf der Motorseite im Kasten. In Fertig- und Aufsatzkästen sitzen meist Stecklager oder Kunststoff-Lagerplatten, in gemauerten Kästen Wand- oder Altbaulager. Ist das vorhandene Lager für einen anderen Motorhersteller, helfen Umrüstlager oder Adaptersets für Becker-, Elero- oder Selve-Lager.
