Ein Rollladenmotor wird mit 230 V betrieben. Der Anschluss ist deshalb ausschließlich Sache einer Elektrofachkraft. Trotzdem lohnt es sich zu wissen, wie ein Rohrmotor angeschlossen wird – etwa um den richtigen Schalter zu kaufen, die Kabellänge zu planen oder mehrere Motoren gemeinsam zu steuern. Dieser Ratgeber gibt den Überblick.
Die Adern eines Rohrmotors
| Ader | Funktion (verdrahteter Motor) | Funkmotor (io/RTS) |
|---|---|---|
| braun | Phase Laufrichtung 1 | Dauerphase (L) |
| schwarz | Phase Laufrichtung 2 | entfällt (nur 3-adrig) |
| blau | Neutralleiter (N) | Neutralleiter (N) |
| grün-gelb | Schutzleiter (PE) | Schutzleiter (PE) |
Welche Laufrichtung braun bzw. schwarz ist, hängt von der Einbauseite ab. Bei elektronischen Motoren lässt sich die Richtung per Einstellkabel oder Sender umkehren, bei mechanischen tauscht man braun und schwarz am Schalter.

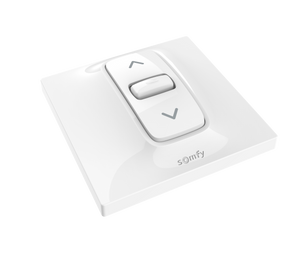

Welchen Schalter brauche ich?
- Rollladentaster (tippen = fahren, loslassen = stoppen) oder Rollladenschalter (einrasten, Motor fährt bis Endlage).
- Die Schalter müssen gegeneinander verriegelt sein – Auf und Ab dürfen nie gleichzeitig Strom bekommen.
- Für Somfy-Motoren passen z. B. die Smoove Uno und Duo Taster; für Zeitsteuerung gibt es Zeitschaltuhren wie Chronis.
Mehrere Motoren an einem Schalter

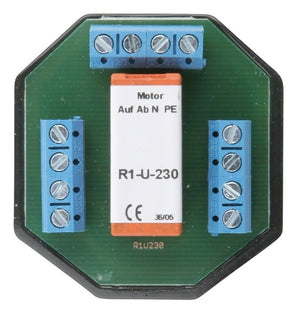

Verdrahtete Rohrmotoren dürfen nicht einfach parallel an einen Schalter angeschlossen werden – die Wicklungen würden sich gegenseitig beeinflussen und die Motoren beschädigen. Für Gruppen- und Zentralsteuerung braucht man Trennrelais (z. B. Somfy Trennrelais für 2–3 Motoren) oder man nutzt Funkmotoren, die sich per Mehrkanal-Sender oder TaHoma gruppieren lassen.
Anschlusskabel: Länge und Stecker
Somfy-Motoren gibt es mit unterschiedlichen Kabellängen (z. B. 1 m, 3 m, 5 m, 10 m) und Farben. Wählen Sie die Länge so, dass das Kabel ohne Verlängerung bis zur Abzweigdose oder zum Schalter reicht. Raffstoremotoren (J4) gibt es auch mit Hirschmann-Stecker (StaK3) für die Steckverbindung in der Kopfschiene. Viele Somfy-Motoren haben einen abnehmbaren Kabelstecker am Motorkopf – so lässt sich das Kabel bei Bedarf tauschen.
Funkmotor nachrüsten ohne neue Leitungen
Ein Funkmotor braucht nur Dauerstrom am Kasten, keinen Schalter. Wo die alte Schalterleitung zum Kasten führt, kann sie als Stromversorgung dienen. Gar keine Leitung? Dann sind Solar-Rohrmotoren die Lösung – ganz ohne Elektriker.
Sicherheitshinweis: Diese Informationen ersetzen keine fachgerechte Installation. Arbeiten an der 230-V-Installation nur durch eine Elektrofachkraft nach VDE 0100.
