Wie viel Newtonmeter braucht mein Rollladenmotor? Diese Frage entscheidet darüber, ob der neue Antrieb jahrelang zuverlässig läuft – oder bei Frost stehen bleibt und überhitzt. Die gute Nachricht: Mit Breite, Höhe und Material Ihres Rollladens berechnen Sie das nötige Drehmoment in zwei Minuten. Noch schneller geht es mit unserem Drehmoment-Rechner.
Die Formel in drei Schritten
- Fläche berechnen: Breite × Höhe des Rollladenpanzers in Metern. Messen Sie die Höhe inklusive des Teils, der im Kasten aufgewickelt ist – im Zweifel lichte Fensterhöhe plus ca. 15 cm.
- Gewicht berechnen: Fläche × Flächengewicht des Materials (Tabelle unten).
- Drehmoment ableiten: Gewicht × Wellenfaktor × Sicherheitszuschlag.
Flächengewicht von Rollladenpanzern
| Material | Gewicht pro m² (Richtwert) |
|---|---|
| Kunststoff (PVC) | ca. 4–5 kg/m² |
| Aluminium, ausgeschäumt | ca. 4,5–5,5 kg/m² |
| Aluminium, stranggepresst | ca. 8–12 kg/m² |
| Holz | ca. 10–12 kg/m² |
Die Endleiste (unterstes Profil) bringt je nach Ausführung noch einmal 0,5–1,5 kg pro Meter Breite mit. Bei alten Anlagen erhöhen verschmutzte Führungsschienen die Reibung – planen Sie hier mehr Reserve ein.
Vom Gewicht zum Drehmoment
Das Drehmoment ist Kraft mal Hebelarm. Der Hebelarm ist der Radius der Welle plus der aufgewickelte Panzer. Deshalb braucht derselbe Rollladen auf einer dicken Welle mehr Nm als auf einer dünnen. In der Praxis rechnet man mit einem Wellenfaktor (Nm pro kg Behanggewicht):
| Welle | Wellenfaktor (Nm pro kg) | Motor-Baureihe |
|---|---|---|
| Achtkantwelle SW 40 | ca. 0,33 | 40er-Motor |
| Achtkantwelle SW 50 | ca. 0,38 | 50er-Motor |
| Achtkantwelle SW 60 | ca. 0,42 | 50er-Motor |
| Achtkantwelle SW 70 | ca. 0,47 | 50er-Motor |
| Profilwelle ab 78 mm | ca. 0,55 | 50er- oder 60er-Motor |
Dazu kommt ein Sicherheitszuschlag von 20–30 % für Reibung, Frost und Alterung. Die Faustformel lautet also:
Rechenbeispiel
Kunststoffrollladen, 1,80 m breit, 1,60 m hoch, Achtkantwelle SW 60:
- Fläche: 1,80 × 1,60 = 2,88 m²
- Gewicht: 2,88 × 4,5 kg = 13 kg (plus ca. 1,5 kg Endleiste = 14,5 kg)
- Drehmoment: 14,5 × 0,42 × 1,25 = 7,6 Nm
Ergebnis: Ein 10-Nm-Motor ist die richtige Wahl – etwa der Somfy Oximo 50 WT 10/17 für den Schalterbetrieb oder der Oximo 50 io mit Funk. Hätten Sie einen Holzrollladen gleicher Größe (11 kg/m²), kämen Sie auf rund 18 Nm – also einen 20-Nm-Motor.
Richtwerte-Tabelle für die schnelle Auswahl
| Fensterart | typische Größe | Kunststoff/Alu | Holz / Alu stranggepresst |
|---|---|---|---|
| kleines Fenster (Bad, Küche) | bis 1,0 × 1,2 m | 6 Nm | 10 Nm |
| Standardfenster | bis 1,5 × 1,5 m | 6–10 Nm | 15 Nm |
| großes Fenster | bis 2,5 × 1,6 m | 10–15 Nm | 20–30 Nm |
| Balkontür | bis 1,2 × 2,3 m | 10–15 Nm | 20 Nm |
| Terrassentür / HST | bis 3,5 × 2,3 m | 20–30 Nm | 40–50 Nm |
Zu stark oder zu schwach – was ist schlimmer?

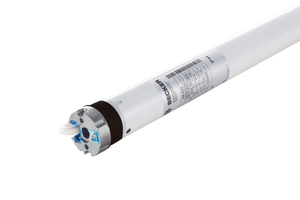

Zu schwach ist klar schlechter: Der Motor läuft an der Belastungsgrenze, wird heiß, der Thermoschutz schaltet nach wenigen Fahrten ab und bei Frost schafft er den festgefrorenen Panzer nicht. Die Lebensdauer sinkt deutlich. Etwas zu stark ist unproblematisch, solange der Motor eine Hinderniserkennung hat oder die Endlagen sauber eingestellt sind – moderne elektronische Motoren wie Oximo, Ilmo oder Becker R-E erkennen Blockaden und stoppen. Nur bei sehr leichten Behängen sollte man nicht grundlos zum stärksten Motor greifen, weil er eine Blockade später bemerkt.
Nächste Schritte
- Welle bestimmen: Rollladenwelle messen – welcher Adapter passt?
- Motor auswählen: alle Rollladenmotoren oder direkt die Somfy Rollladenmotoren
- Steuerung wählen: Somfy io oder RTS?
Hinweis: Alle Werte sind Richtwerte. Verbindlich ist bei Neuanlagen die Angabe des Rollladenherstellers, bei Ersatzmotoren das Typenschild des alten Motors.
