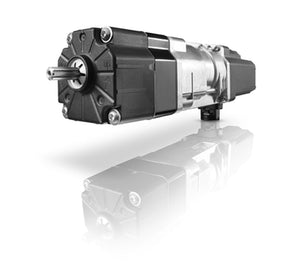

Der Somfy J4 ist der Standardantrieb für Raffstoren und Außenjalousien. Doch „J4“ ist nicht gleich „J4“: Es gibt verdrahtete und Funkversionen, Protect-Modelle, kurze J4S-Motoren, unterschiedliche Abtriebe und Anschlüsse. Wer einen defekten Raffstoremotor ersetzen will, muss deshalb genau hinschauen. Diese Checkliste hilft.
1. Typenschild lesen
Am Motorgehäuse klebt das Typenschild mit der Bezeichnung (z. B. „J4 WT 10/24“ oder „J406 io Protect“), dem Drehmoment (6, 10 oder 18 Nm), der Drehzahl und der siebenstelligen Somfy-Artikelnummer. Mit der Artikelnummer finden Sie das exakte Ersatzmodell am schnellsten. Achten Sie auch auf Zusätze wie U30, N30, S12, R14, C1 K3 – sie beschreiben die Ausführung.
2. Die Ausführung verstehen
| Kennung | Bedeutung | In unserem Konfigurator |
|---|---|---|
| U30 | Kopfschiene nach oben offen | „Oben offen …“ |
| N30 | Kopfschiene nach unten offen | „Unten offen …“ |
| S12 | Abtrieb Vierkant 12 mm | „… Vierkant 12 mm“ |
| R14 | Abtrieb rund 14 mm mit Nut | „… rund 14 mm“ |
| C1 K3 | mit Montageclips und Hirschmann-Stecker StaK3 | „… + Clip/Stecker“ |
3. Das richtige Modell wählen
- J4 WTKlassischer verdrahteter Raffstoremotor mit mechanischen Endlagen – der häufigste Ersatzmotor.
- J4 WT ProtectVerdrahtet mit elektronischen Endlagen, Hindernis- und Frosterkennung – schont Behang und Bänder.
- J4 io ProtectFunkmotor mit io-homecontrol: Lamellen per Handsender oder App wenden, Rückmeldung, TaHoma.
- J4S io / J4S WT ProtectKurze Bauform für schmale Raffstoren und kurze Kopfschienen.
4. Drehmoment
Richtwerte: 6 Nm bis ca. 6 m² Behangfläche, 10 Nm bis ca. 10 m², 18 Nm für große Anlagen. Maßgeblich ist die Angabe des Raffstore-Herstellers. Beim Ersatz wählen Sie das gleiche Drehmoment wie der alte Motor.
5. Steuerung
Verdrahtete Raffstoremotoren brauchen einen Jalousietaster mit kurzer Tipp-Funktion zum Wenden der Lamellen, z. B. den Smoove Uno VB. Für io-Motoren eignen sich Handsender mit Stellrad wie der Situo Variation io, mit dem sich die Lamellen stufenlos verstellen lassen. Unverzichtbar bei Raffstoren: ein Windwächter, der die Behänge bei Sturm hochfährt.
Ausbau in Kurzform
- Strom abschalten, Raffstore ganz hochfahren.
- Kopfschiene zugänglich machen (Revisionsöffnung oder Blende).
- Stecker bzw. Kabel trennen (Elektrofachkraft), Wellen-Kupplungen lösen.
- Motor aus den Clips oder Haltern nehmen, neuen Motor einsetzen, Wellen einstecken.
- Anschließen, Endlagen einstellen bzw. bei Protect-Motoren automatisch einlernen lassen.
Unsicher, welcher J4 passt? Schicken Sie uns Fotos vom Typenschild und der Kopfschiene per WhatsApp. Alle Modelle: Somfy Raffstoremotoren.
