WAREMA Gelenklager für Kurbelstange – 0–45°, 35–54° & 0–60°

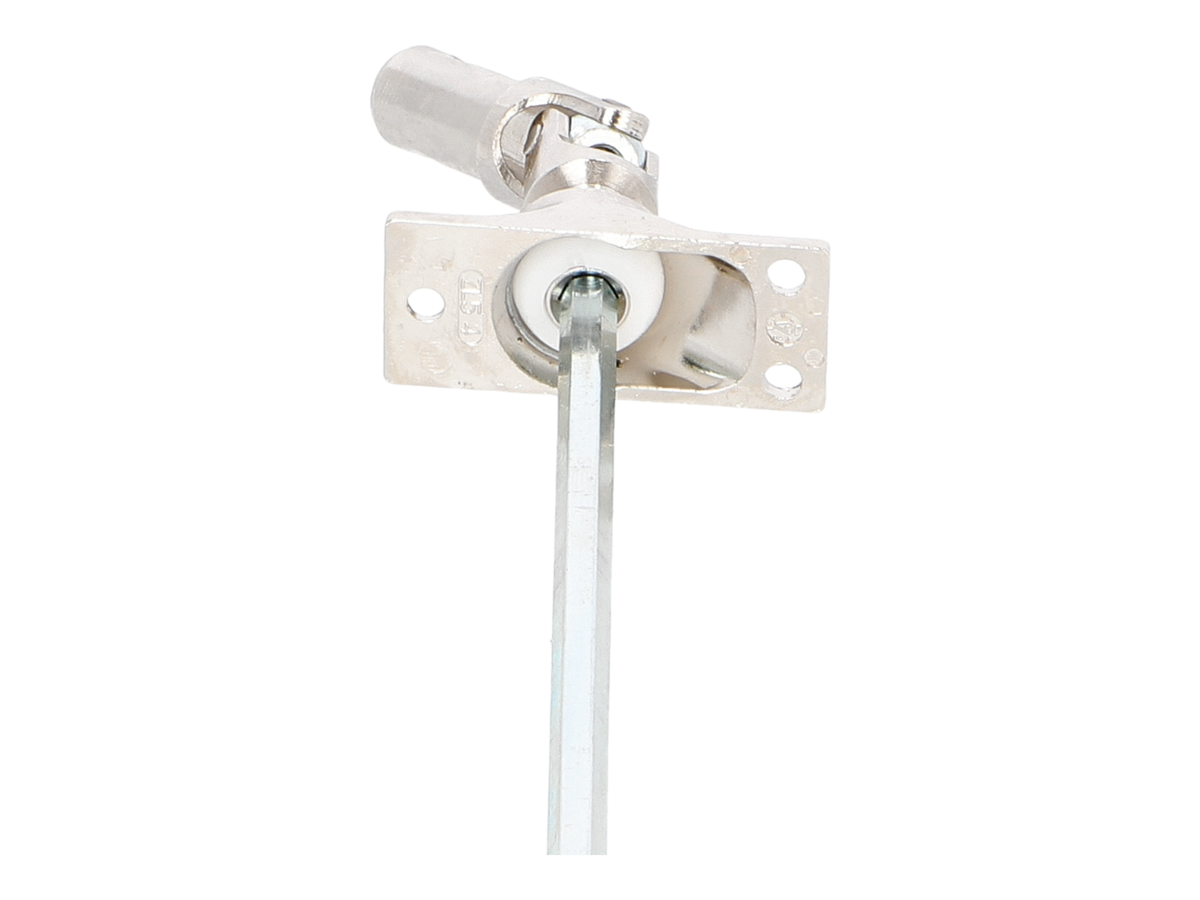

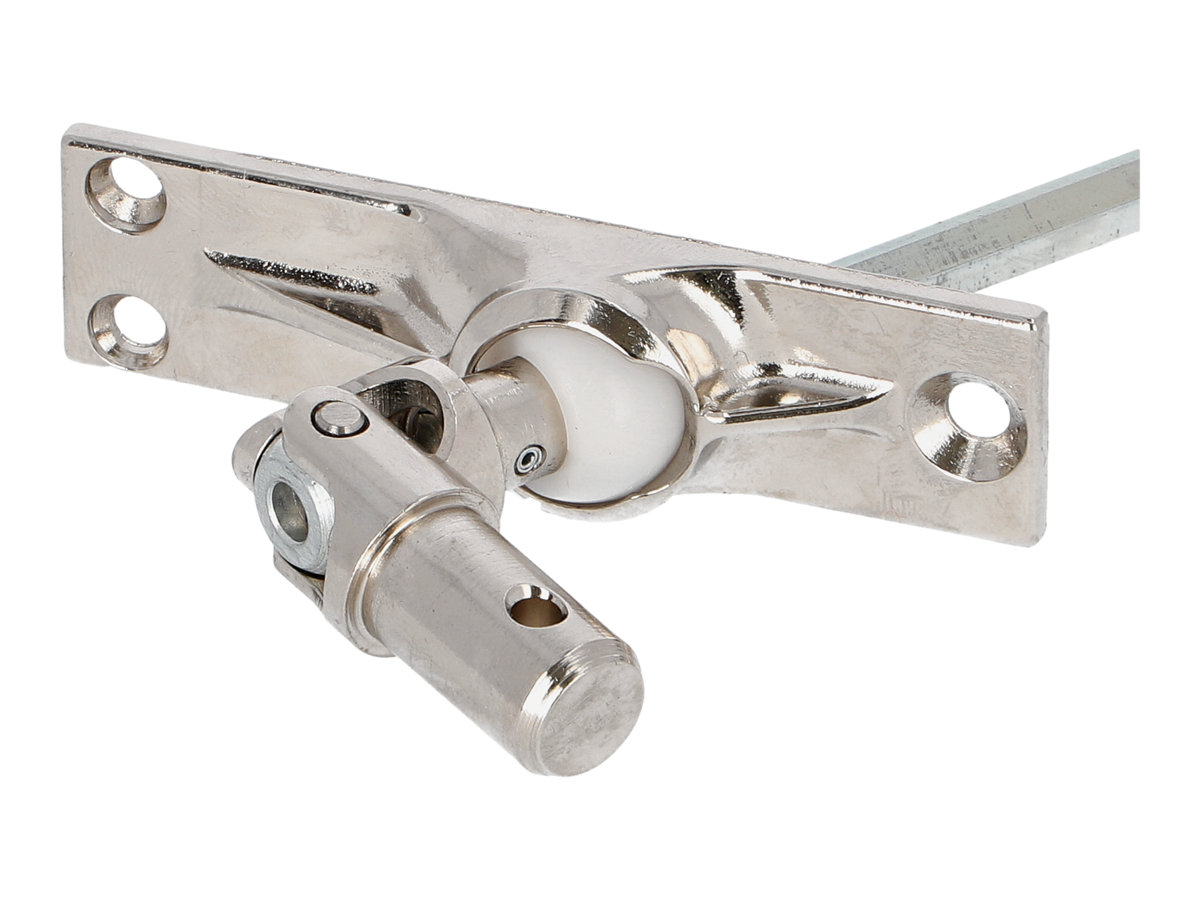

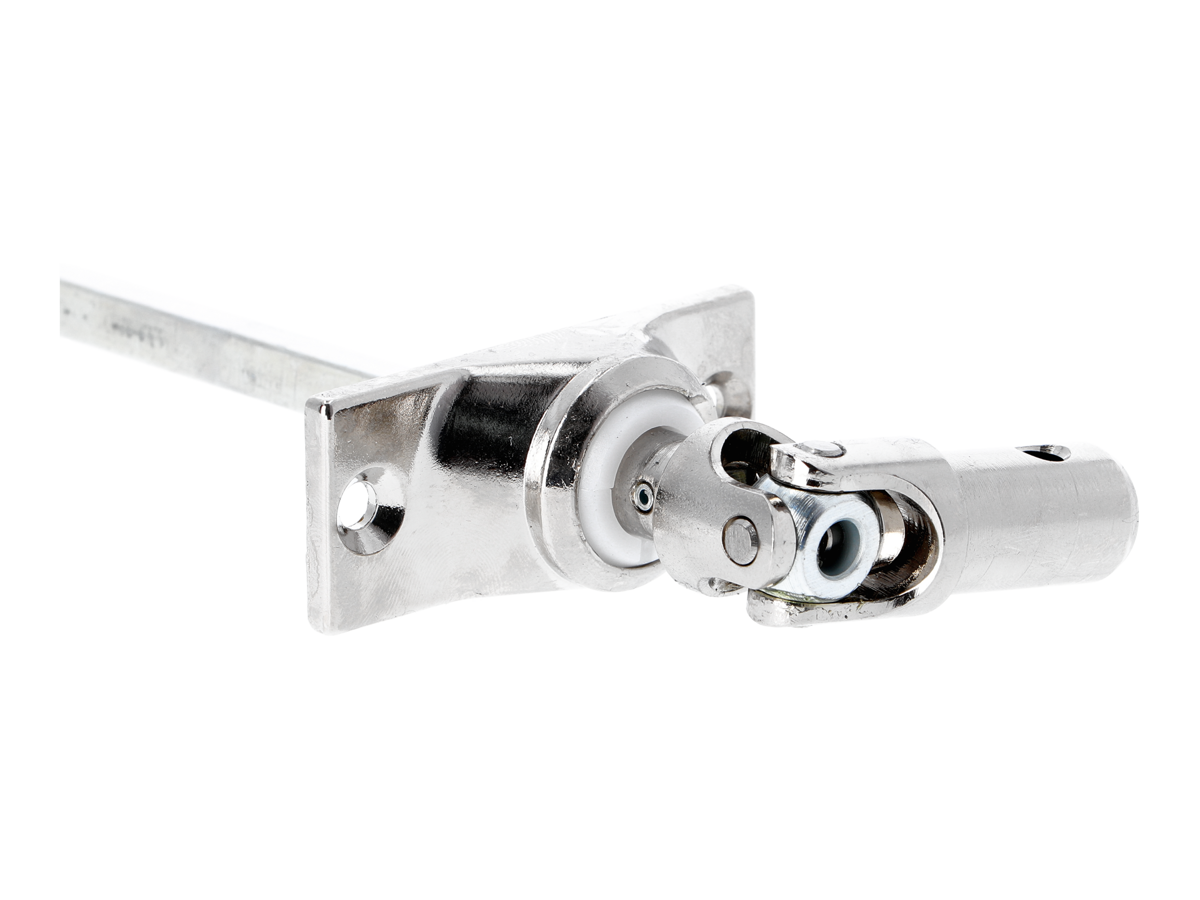

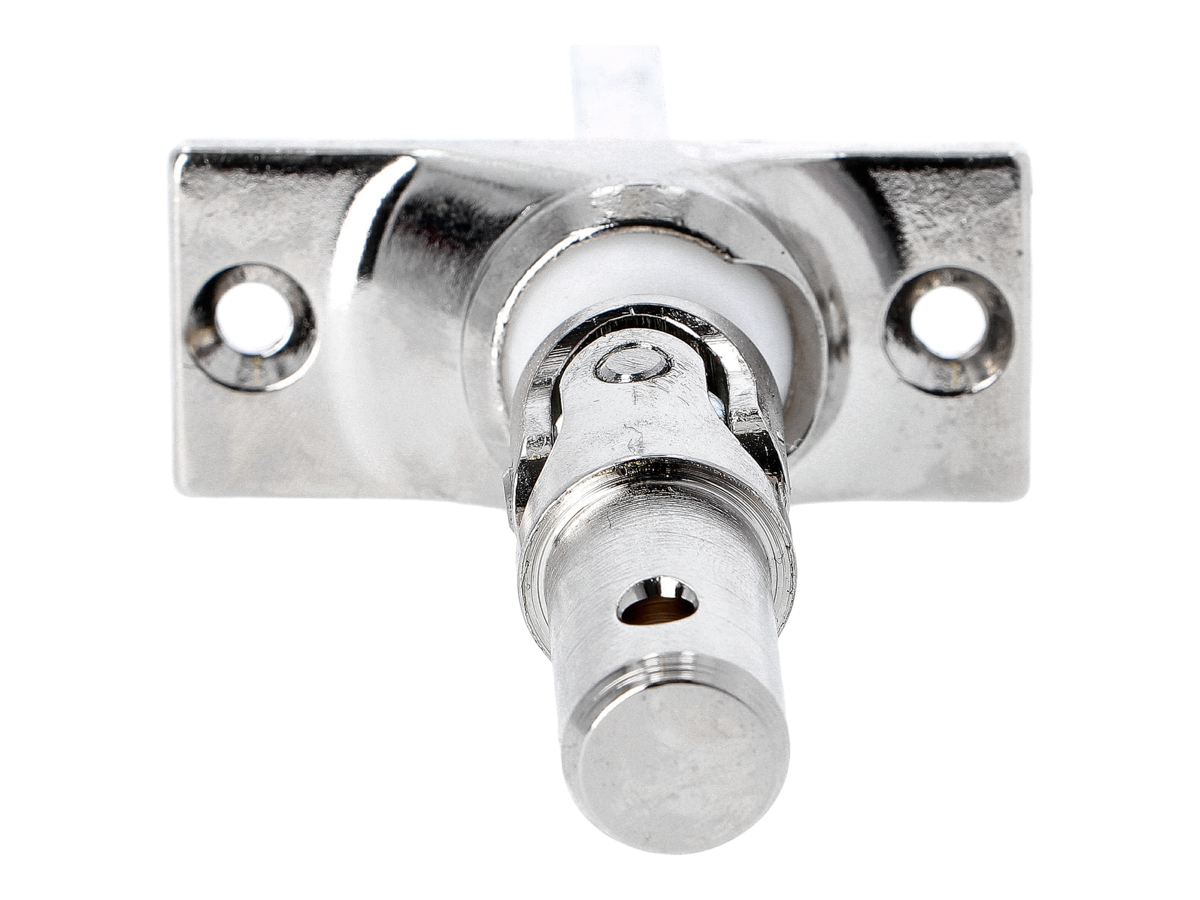

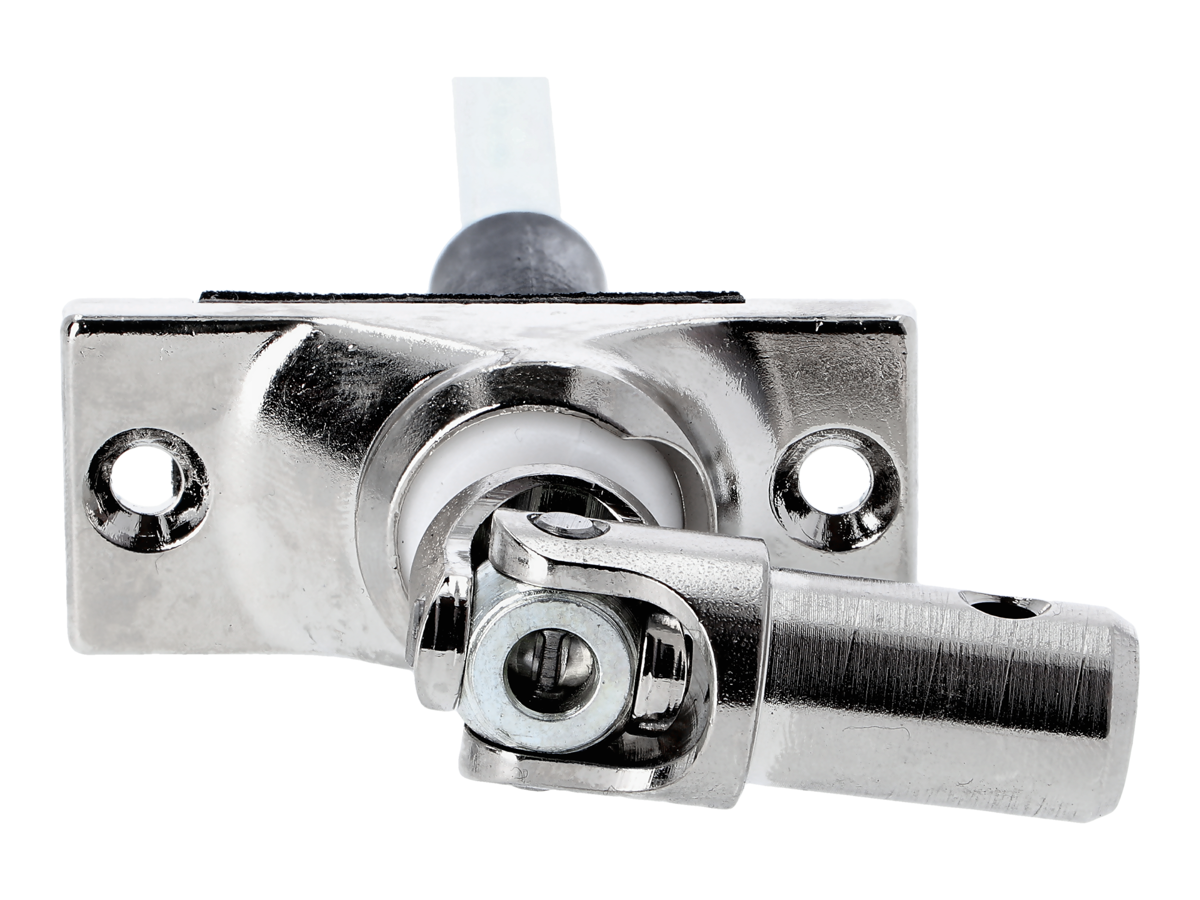

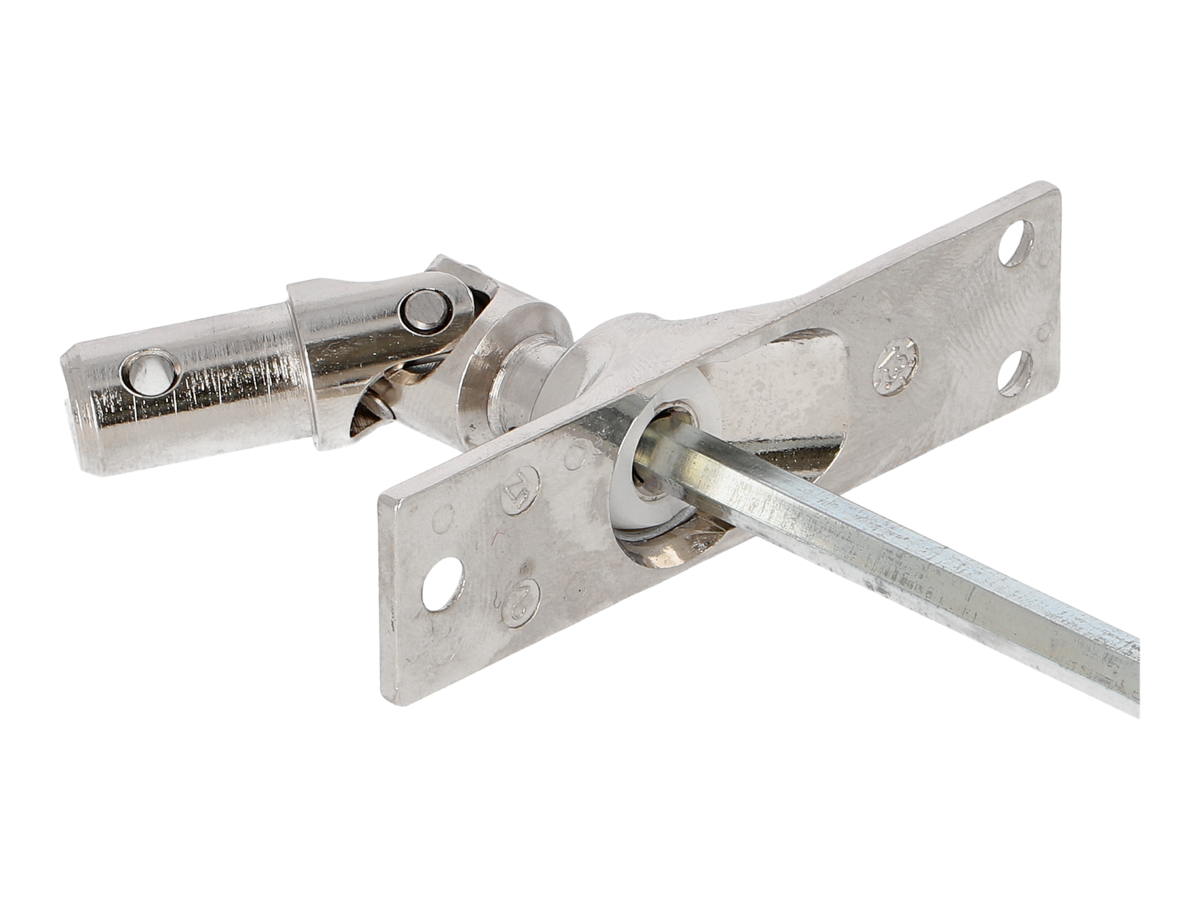

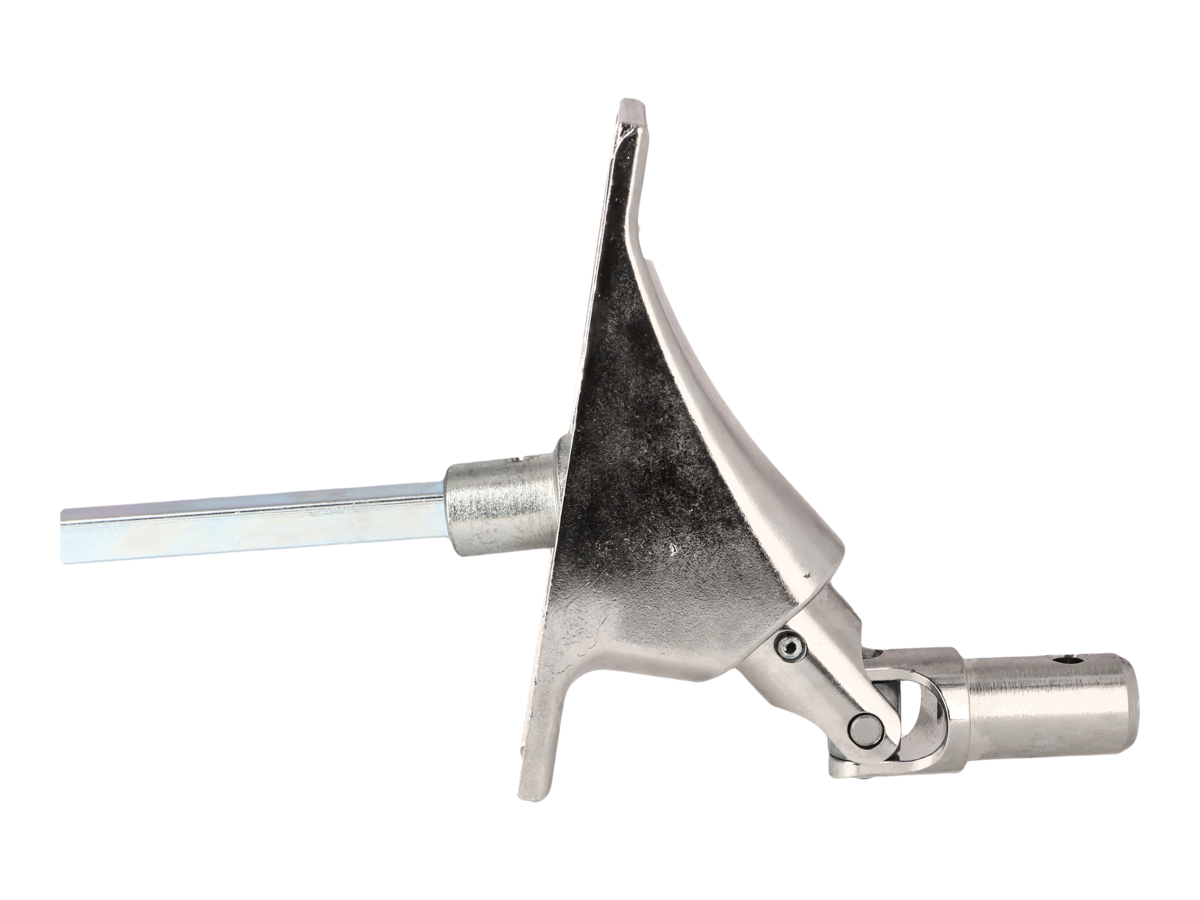

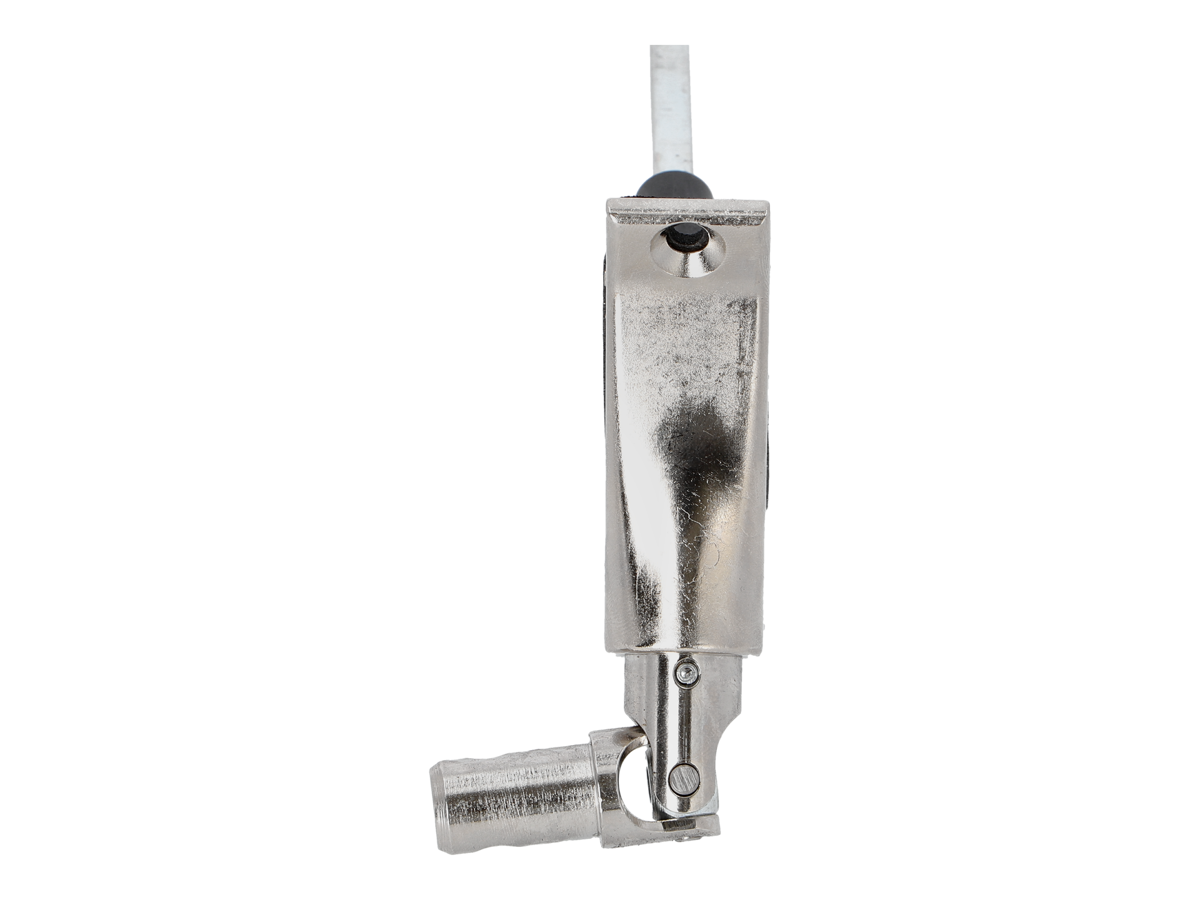

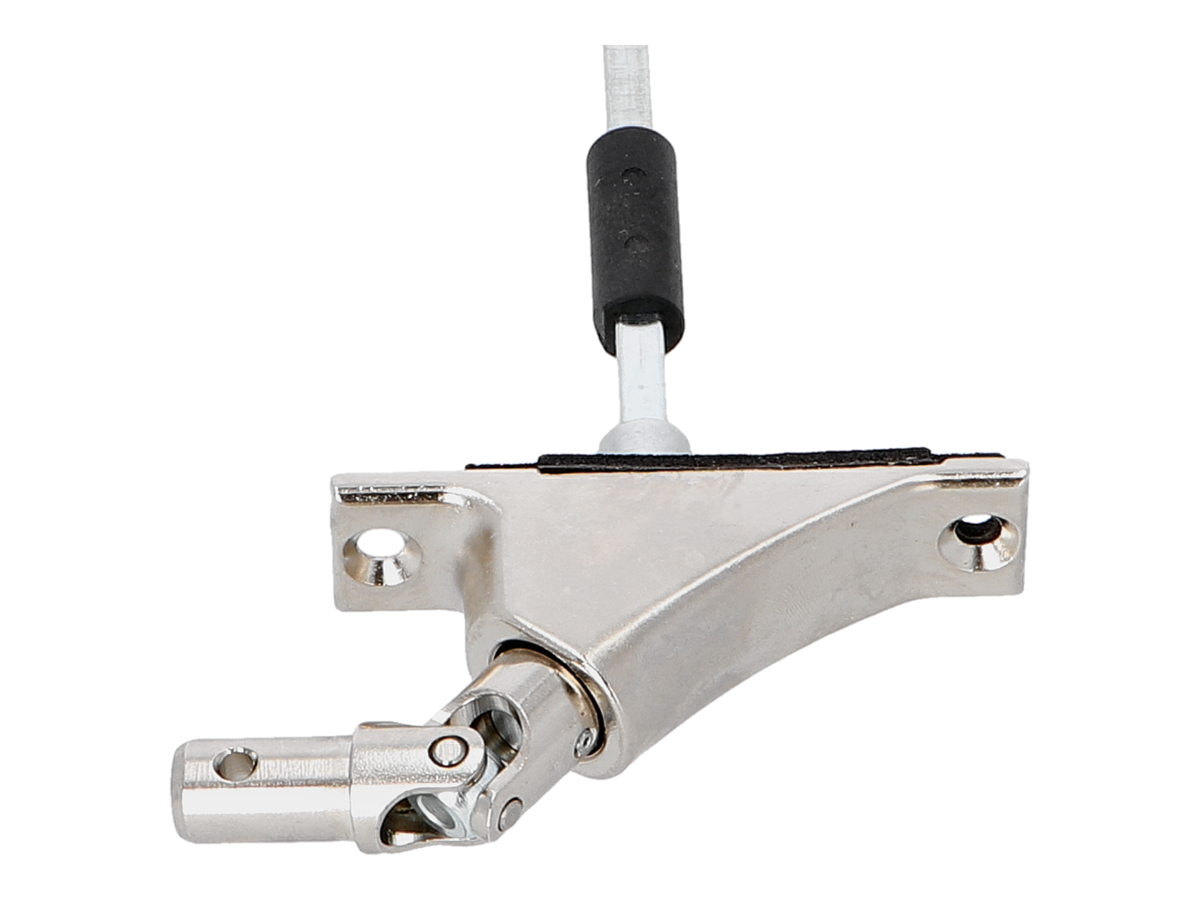

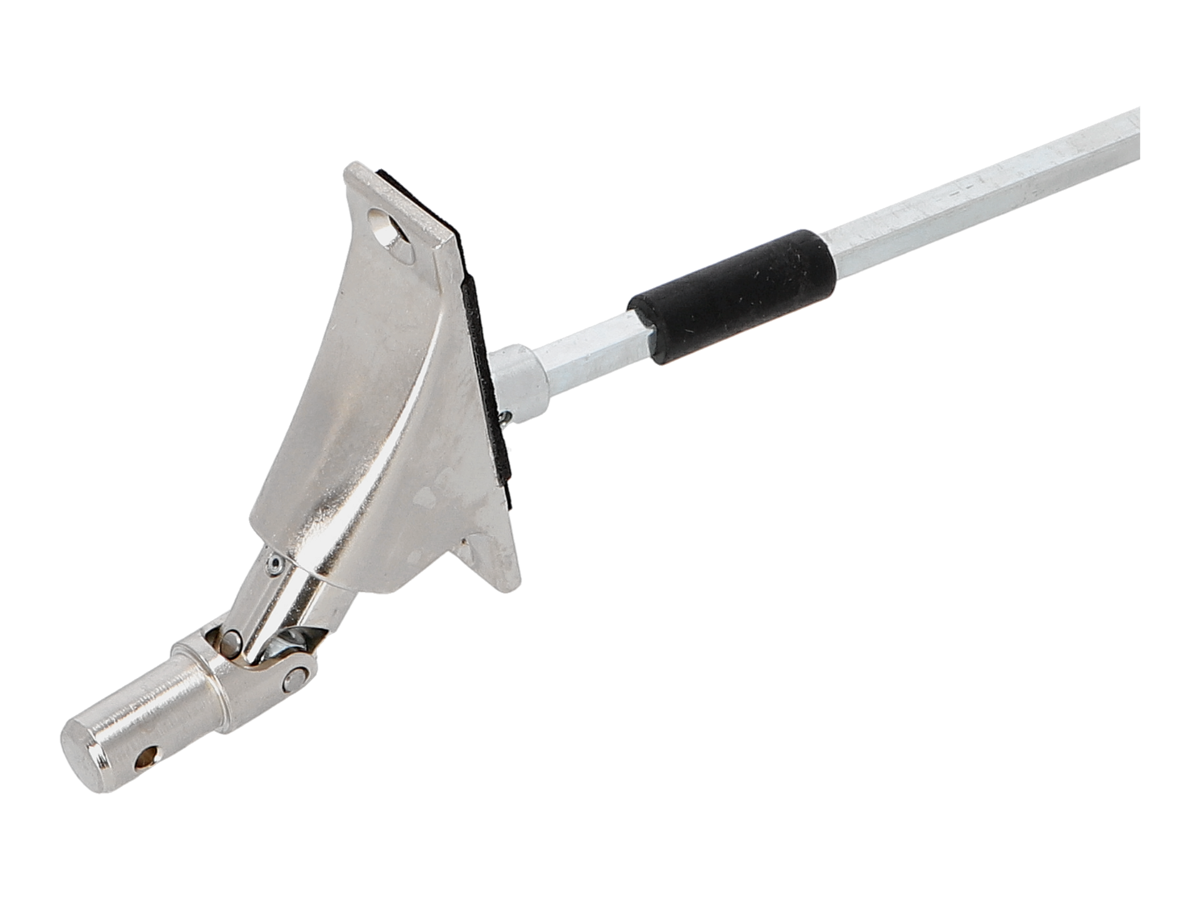

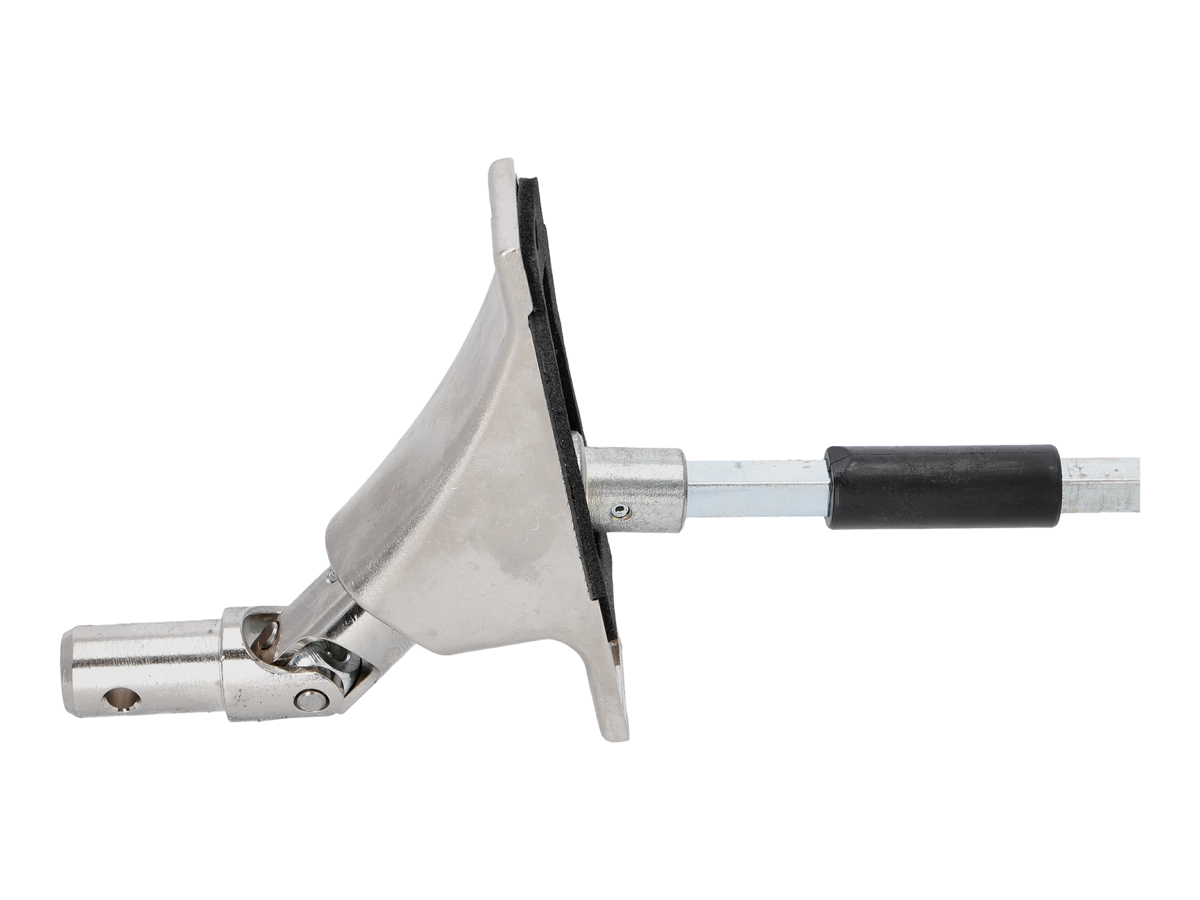

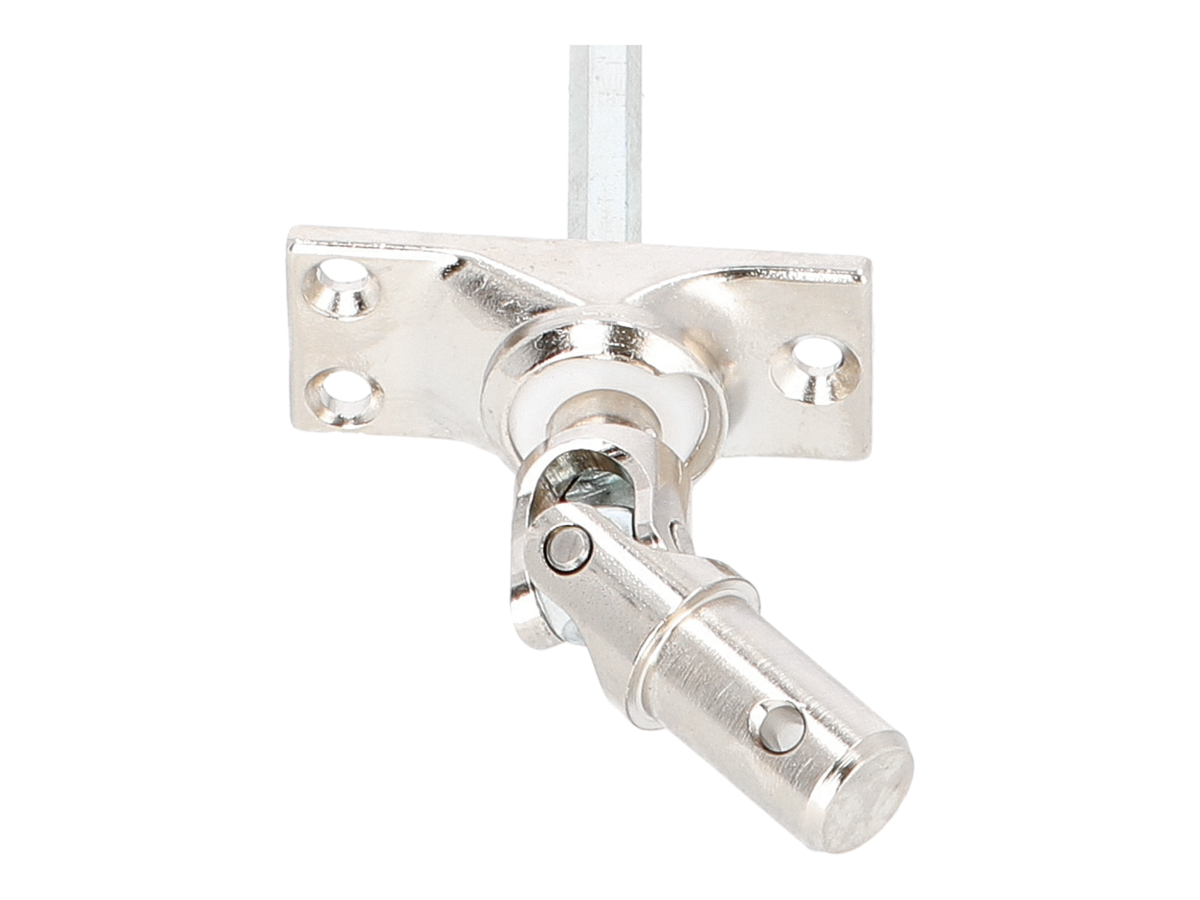

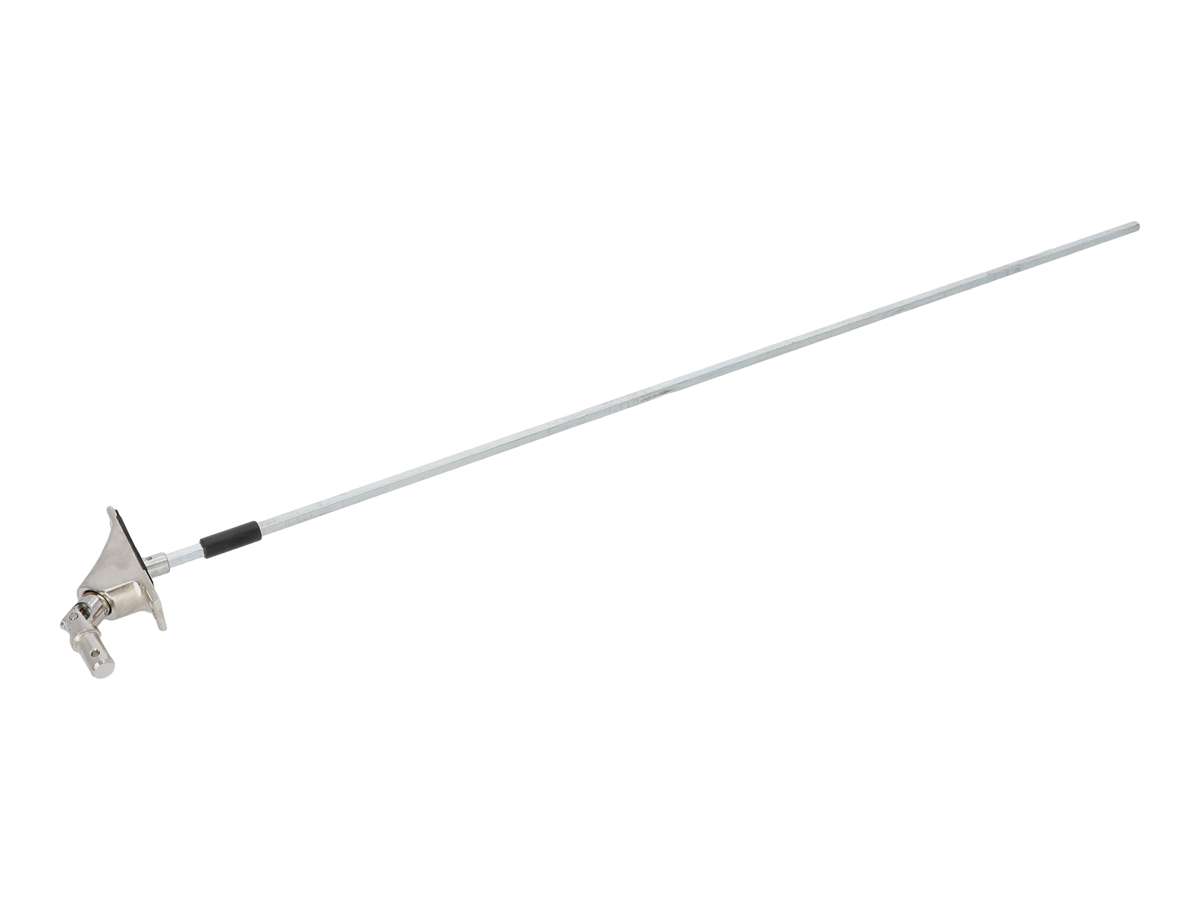

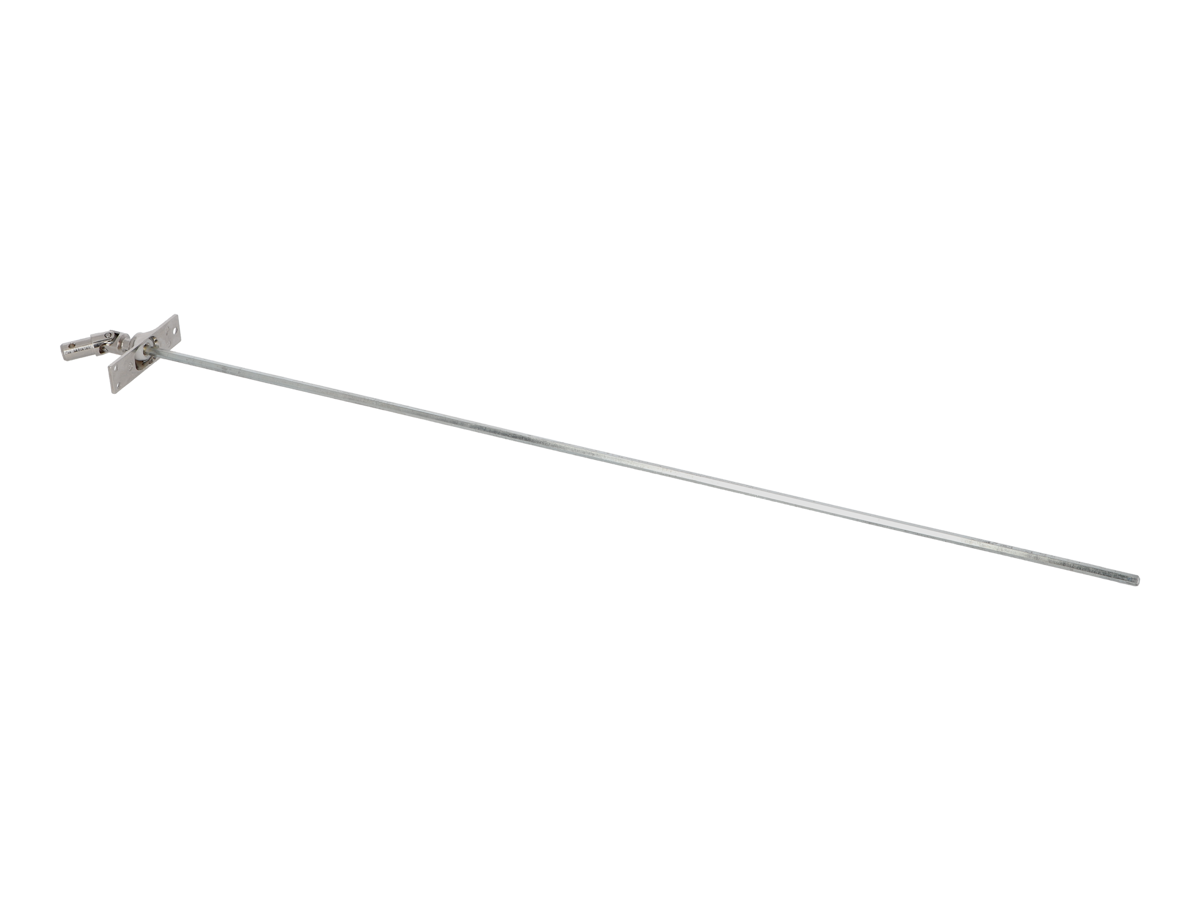

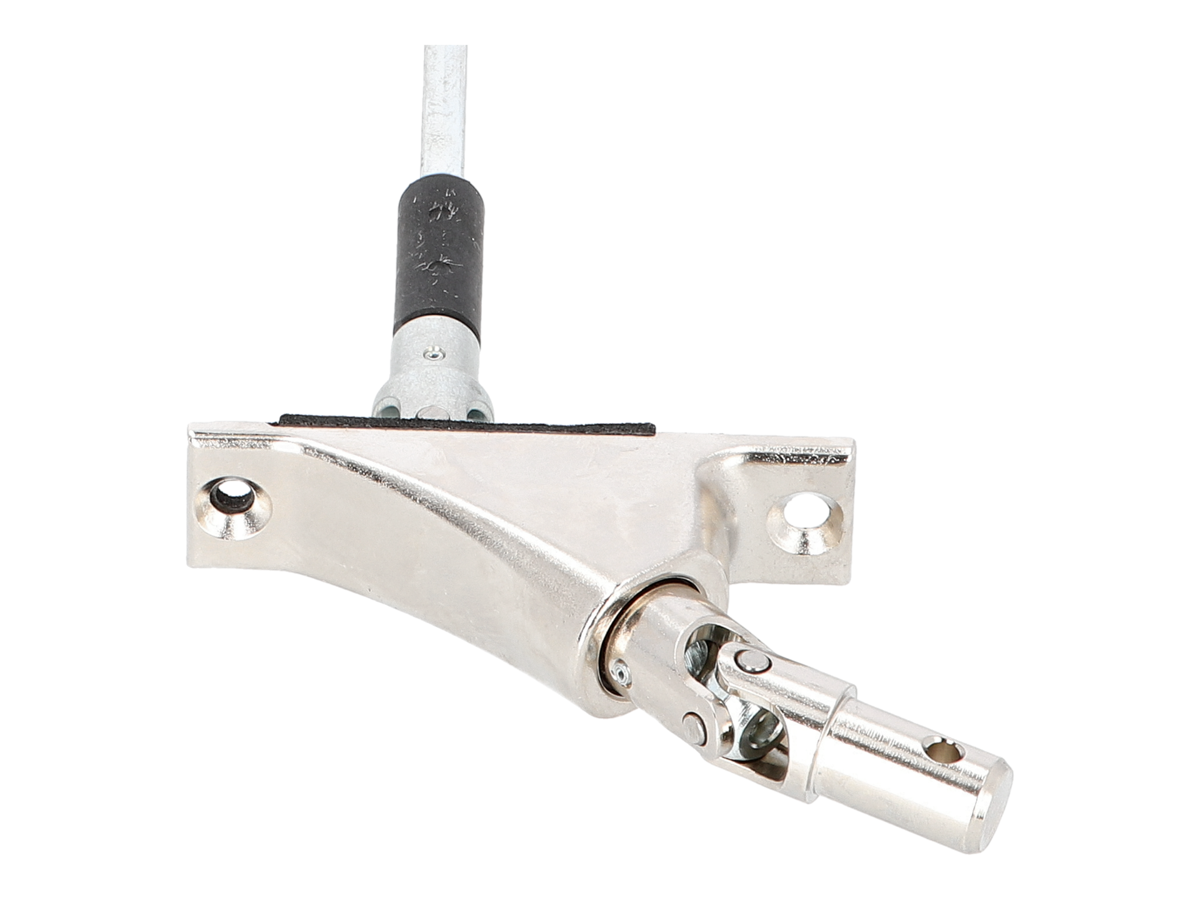

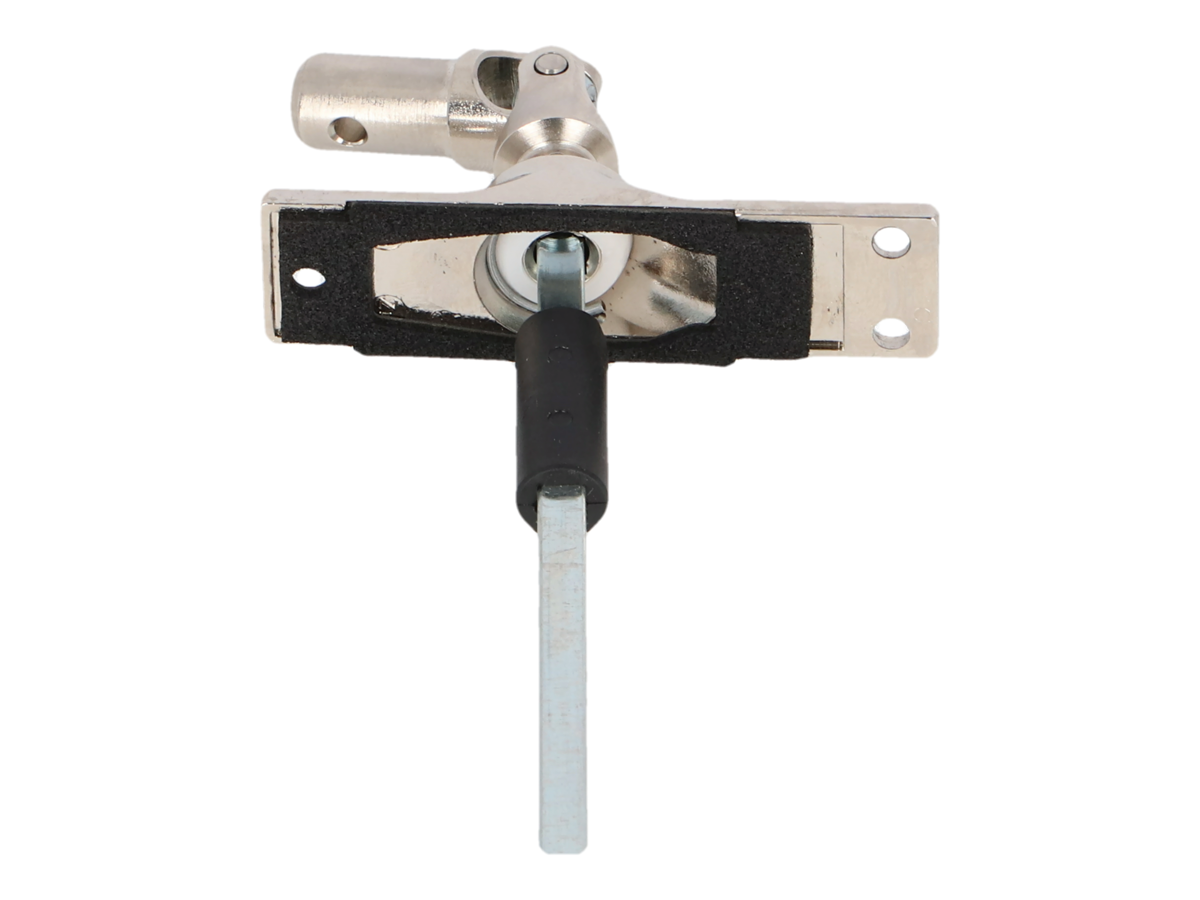

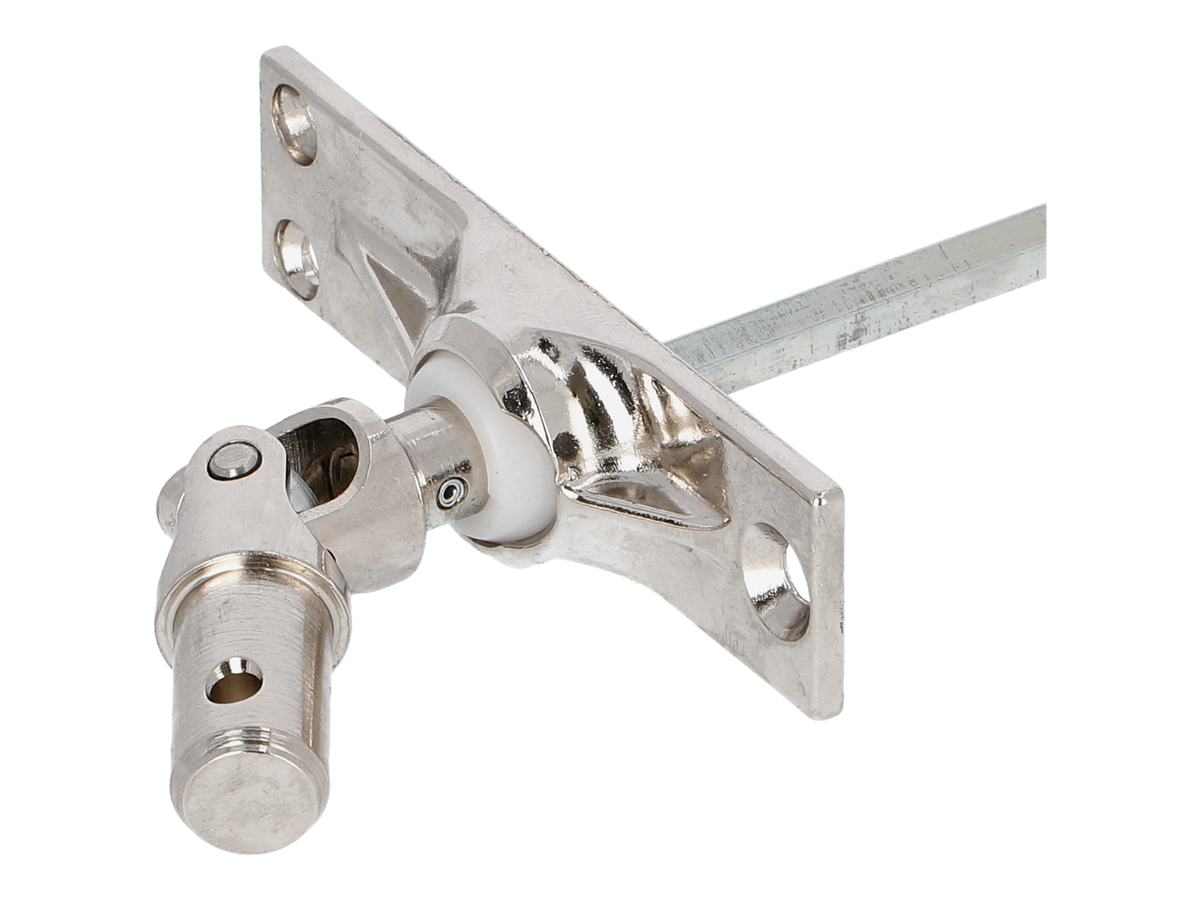

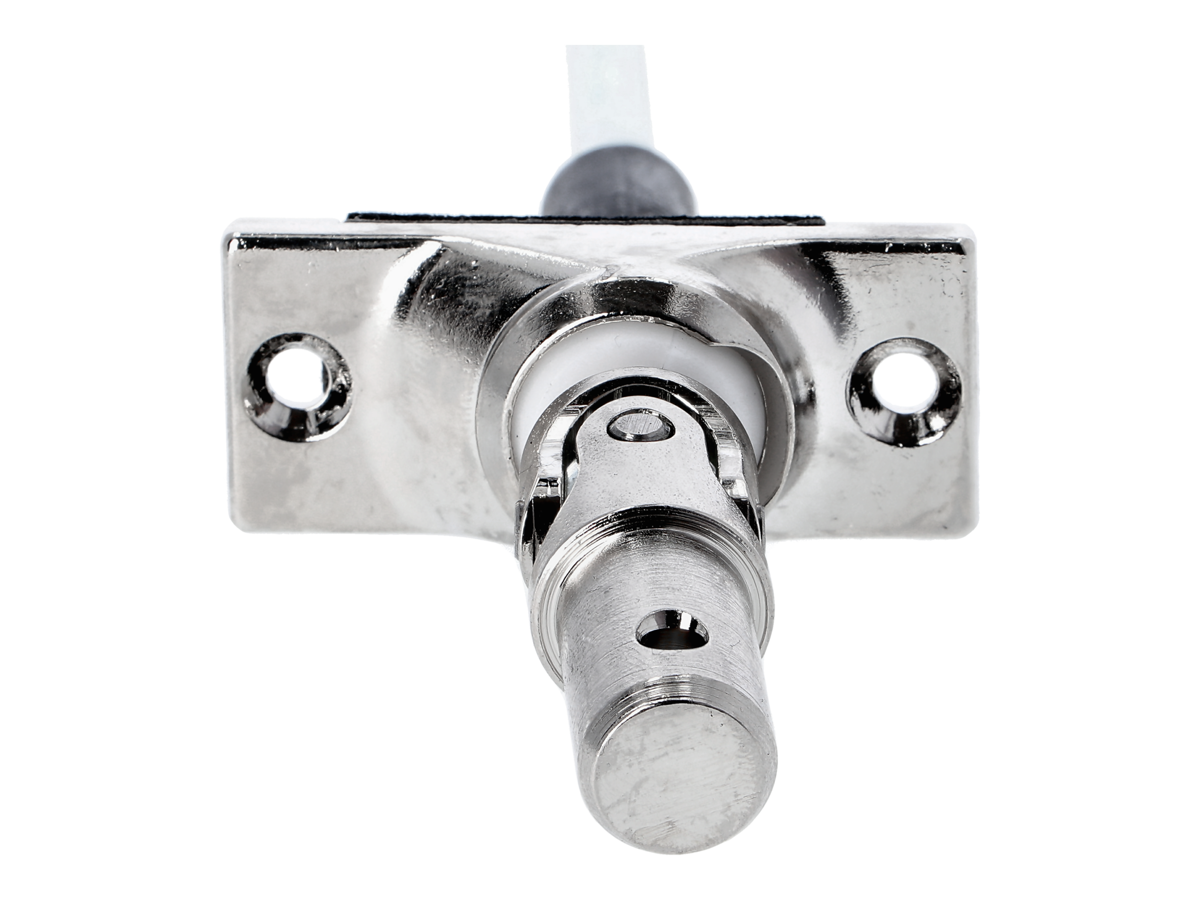

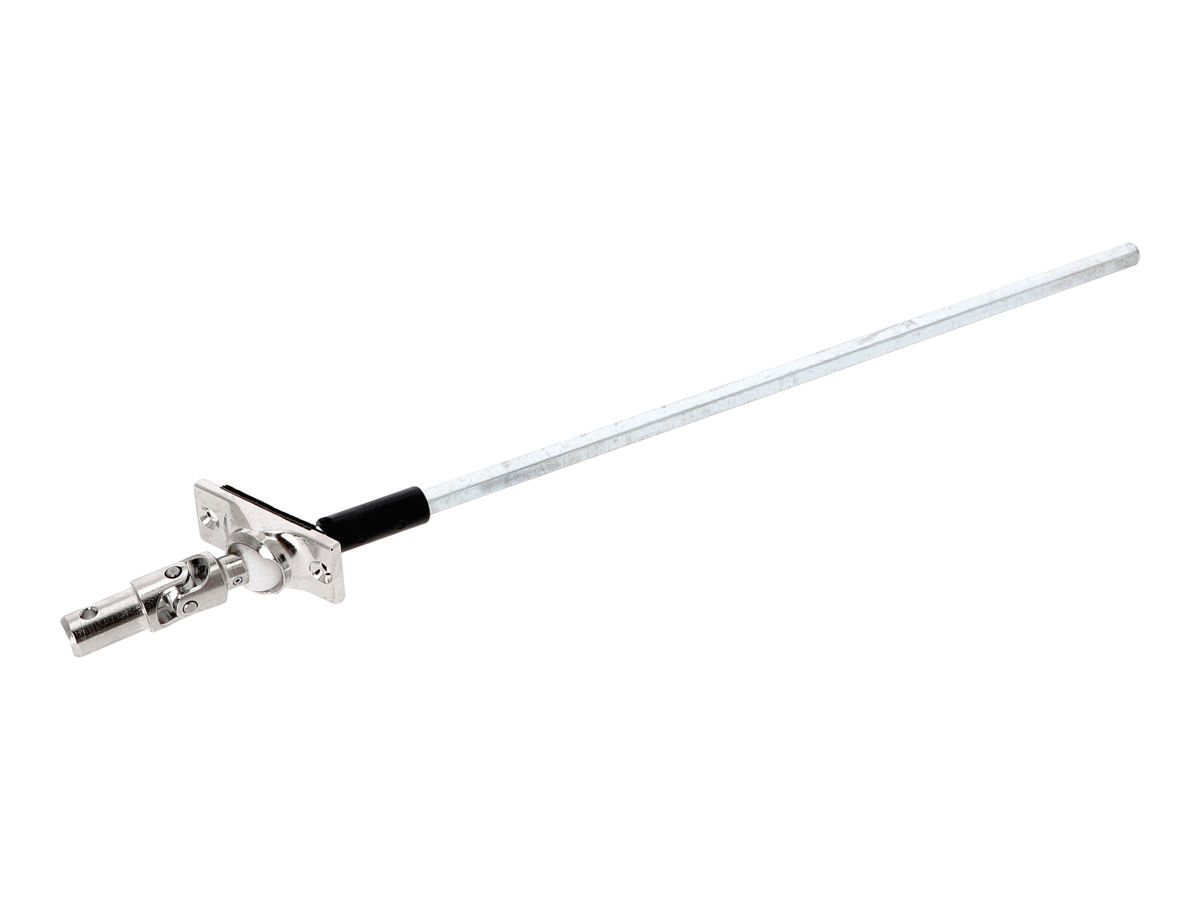

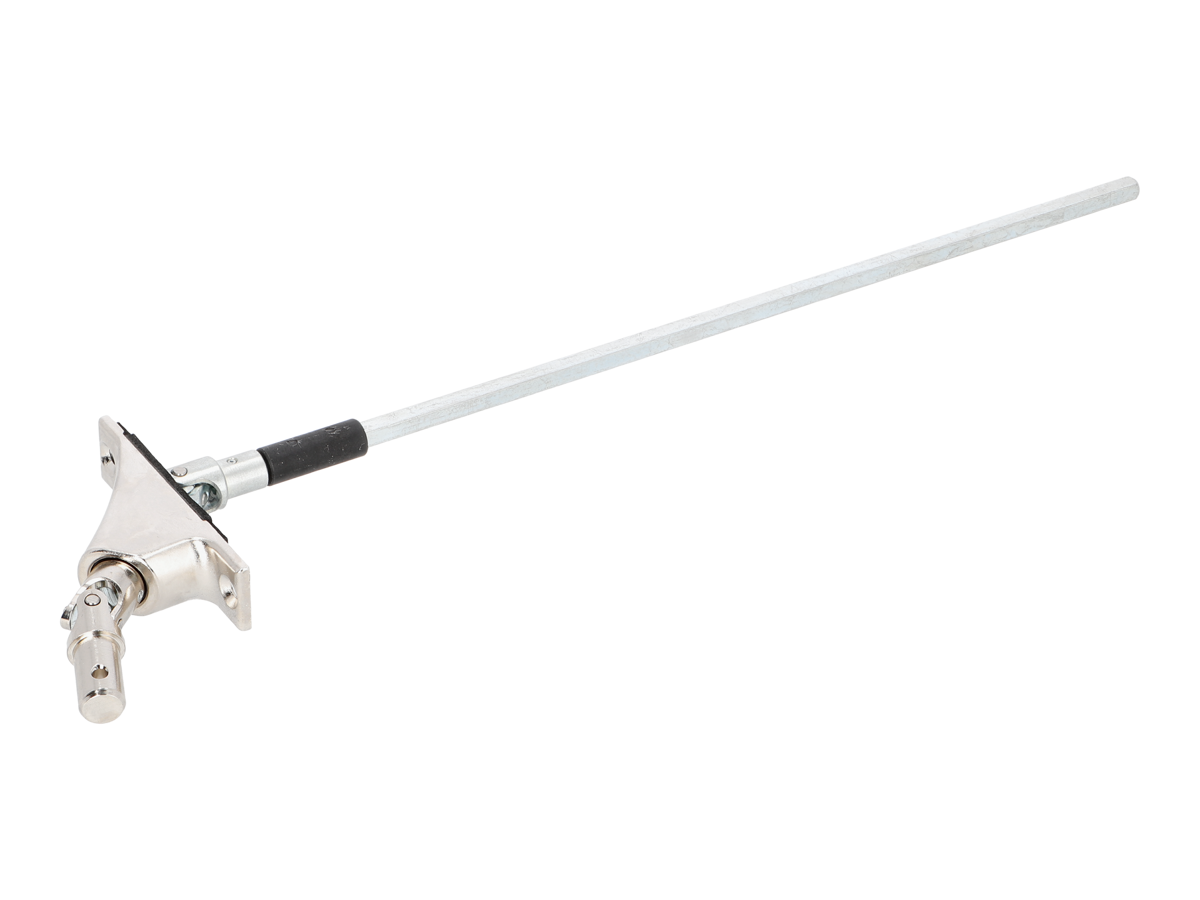

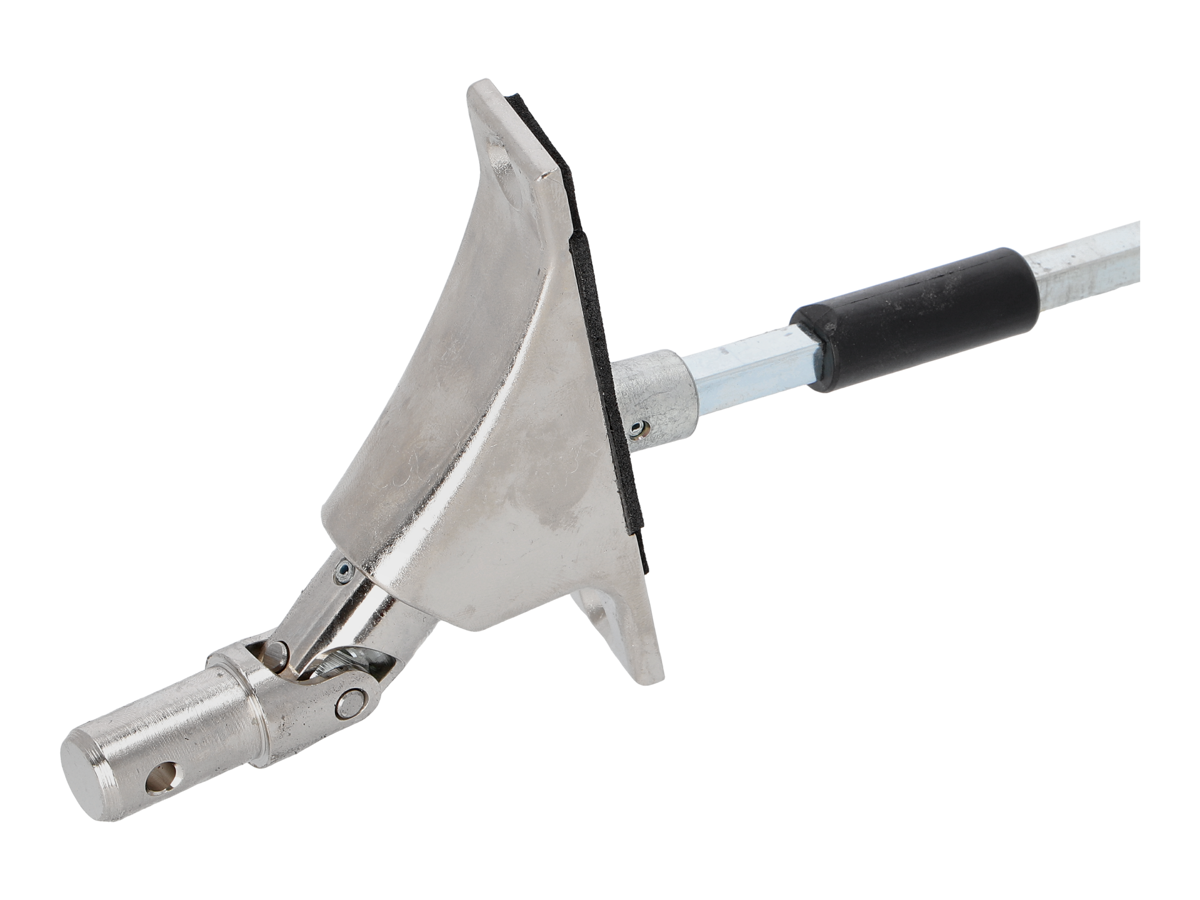

Original WAREMA Gelenklager für die Kurbelstange – auch Kurbellager, Kardangelenk, Kurbelgelenk oder Gelenkaufnahme genannt. Es verbindet die Kurbelstange winkelbeweglich mit dem Getriebe.

Welche Ausführung brauche ich?

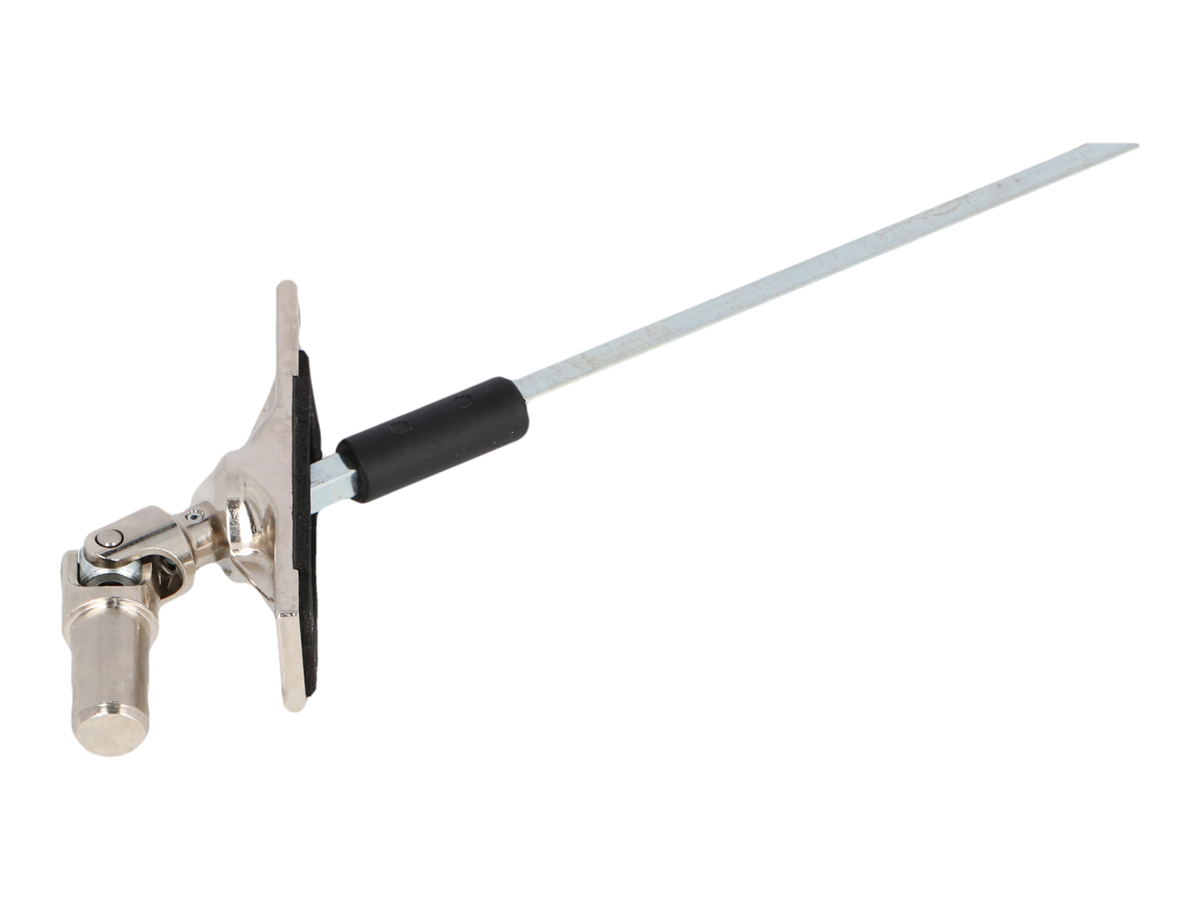

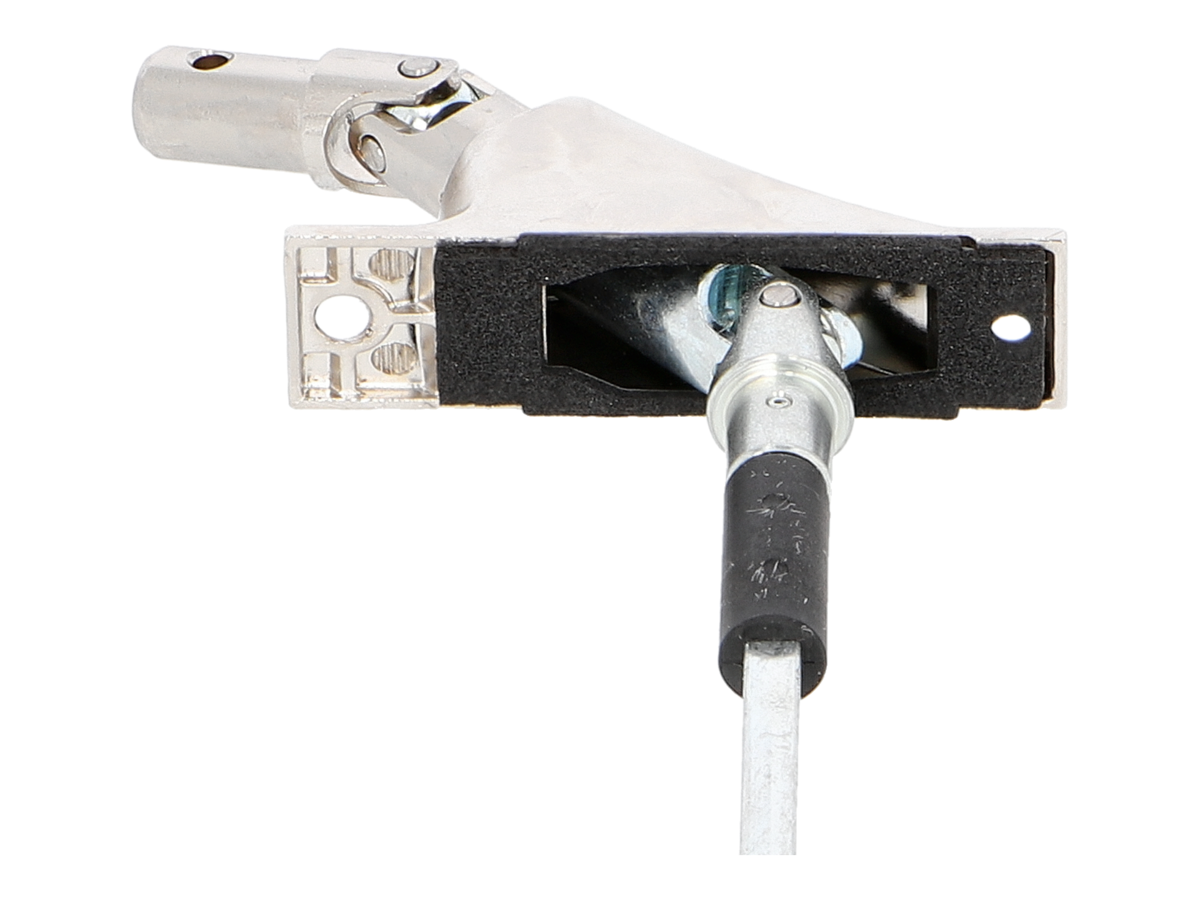

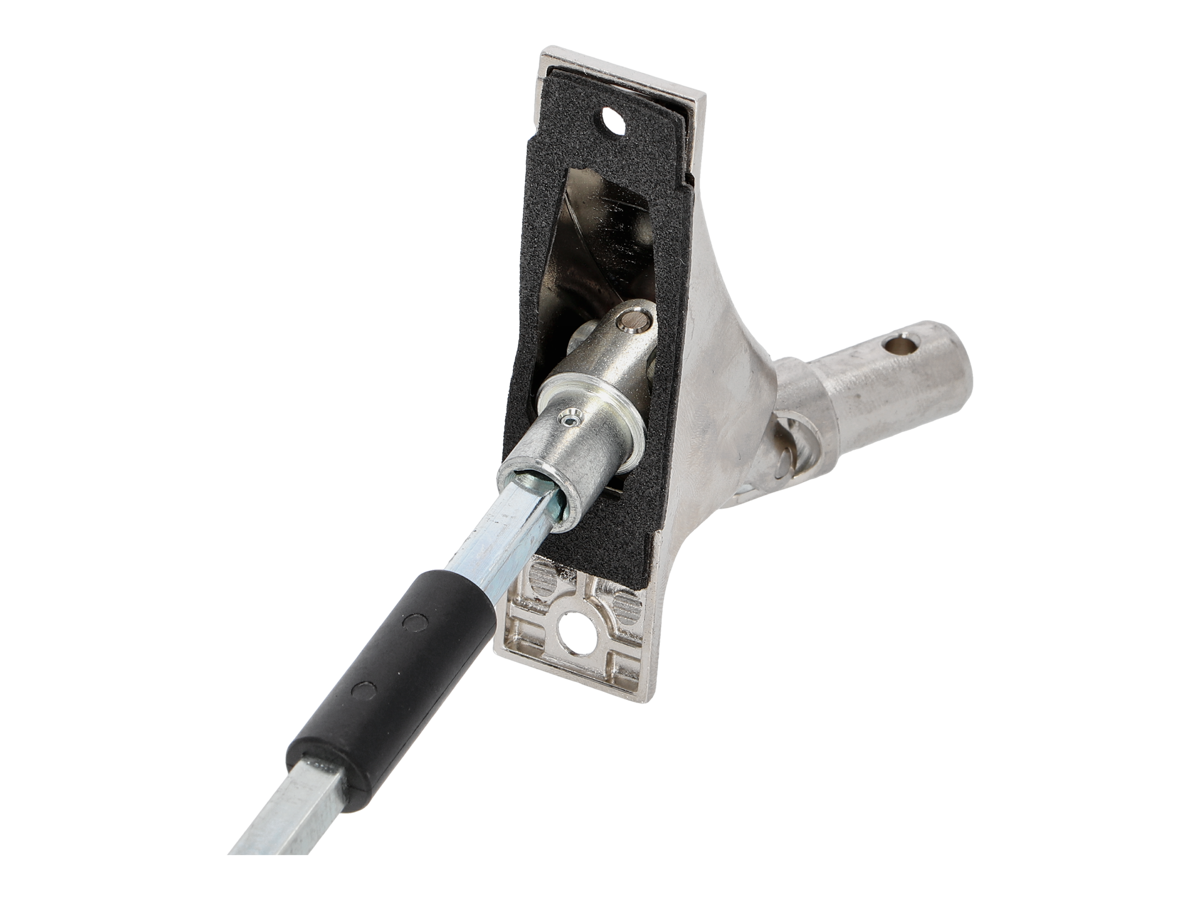

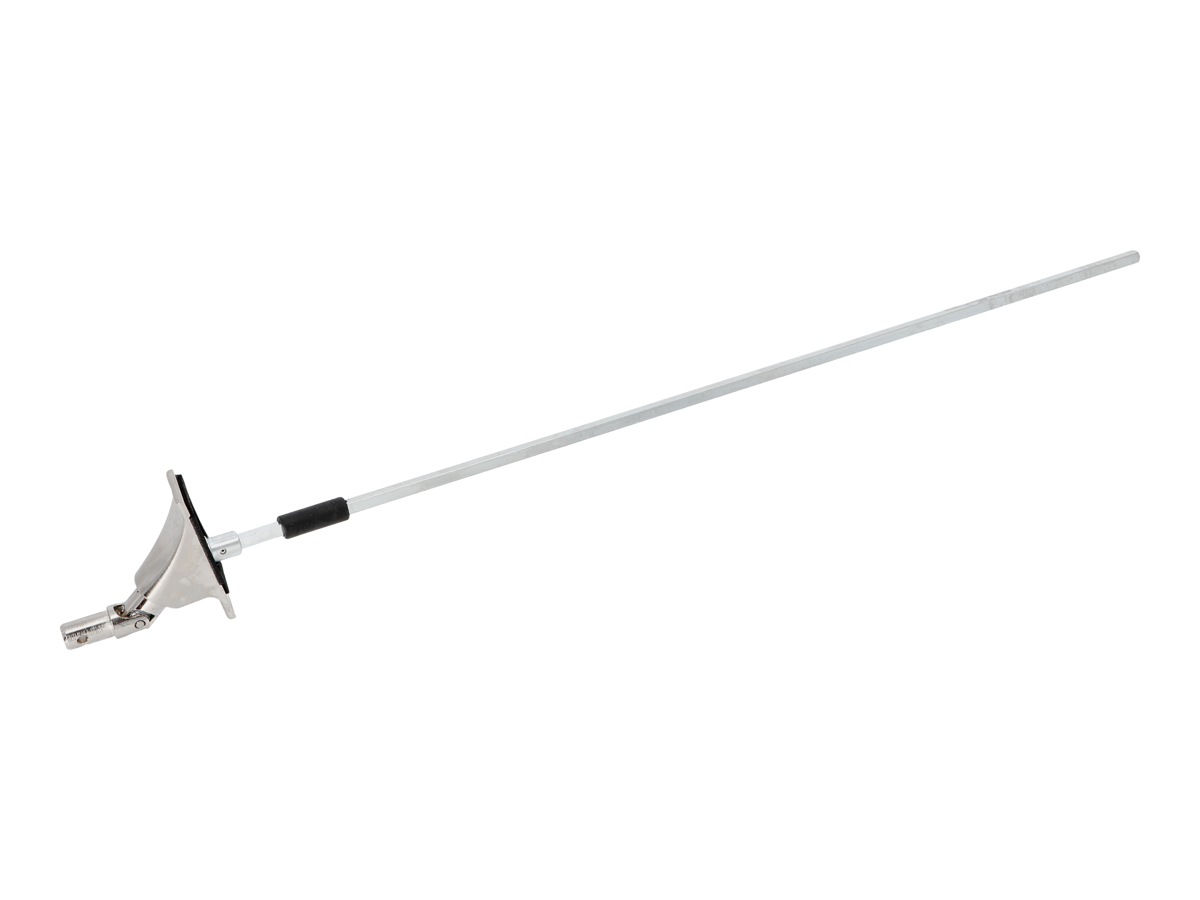

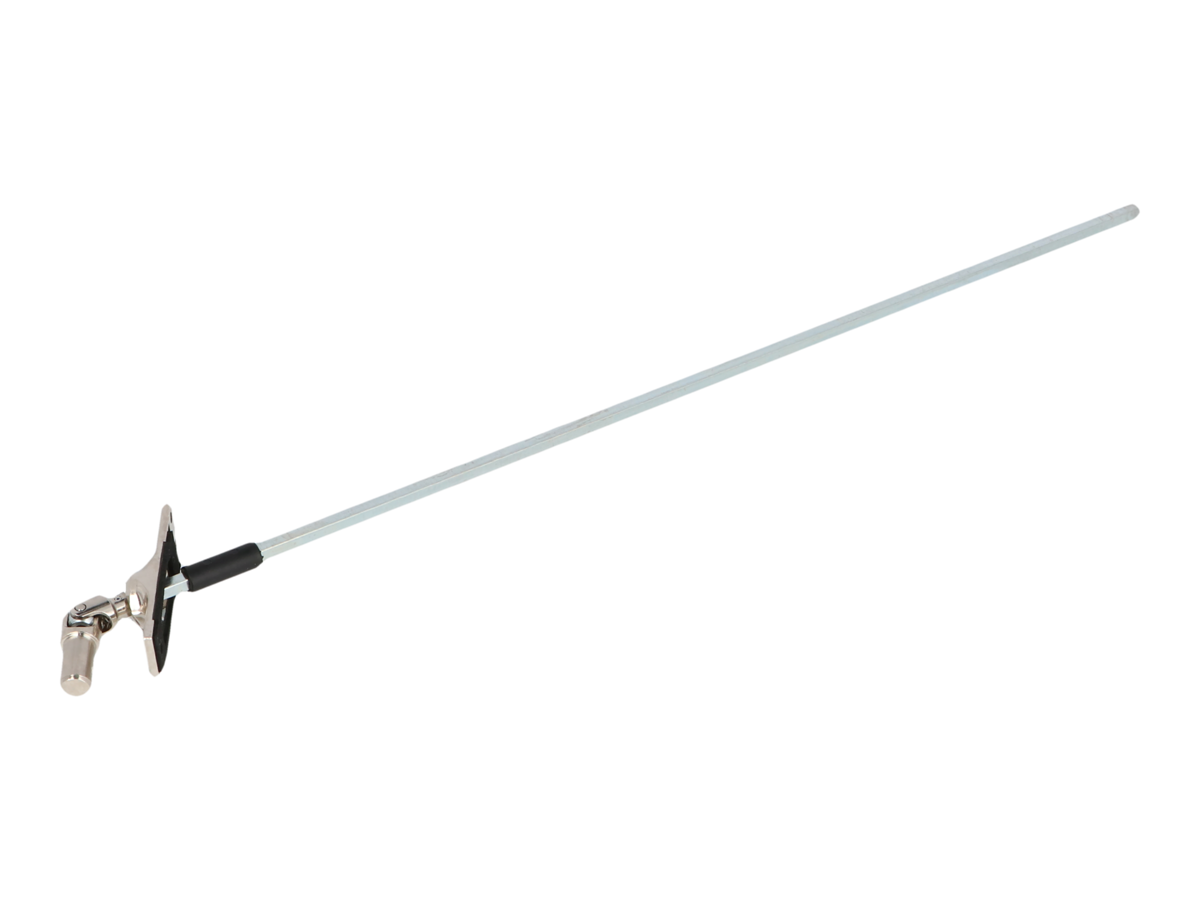

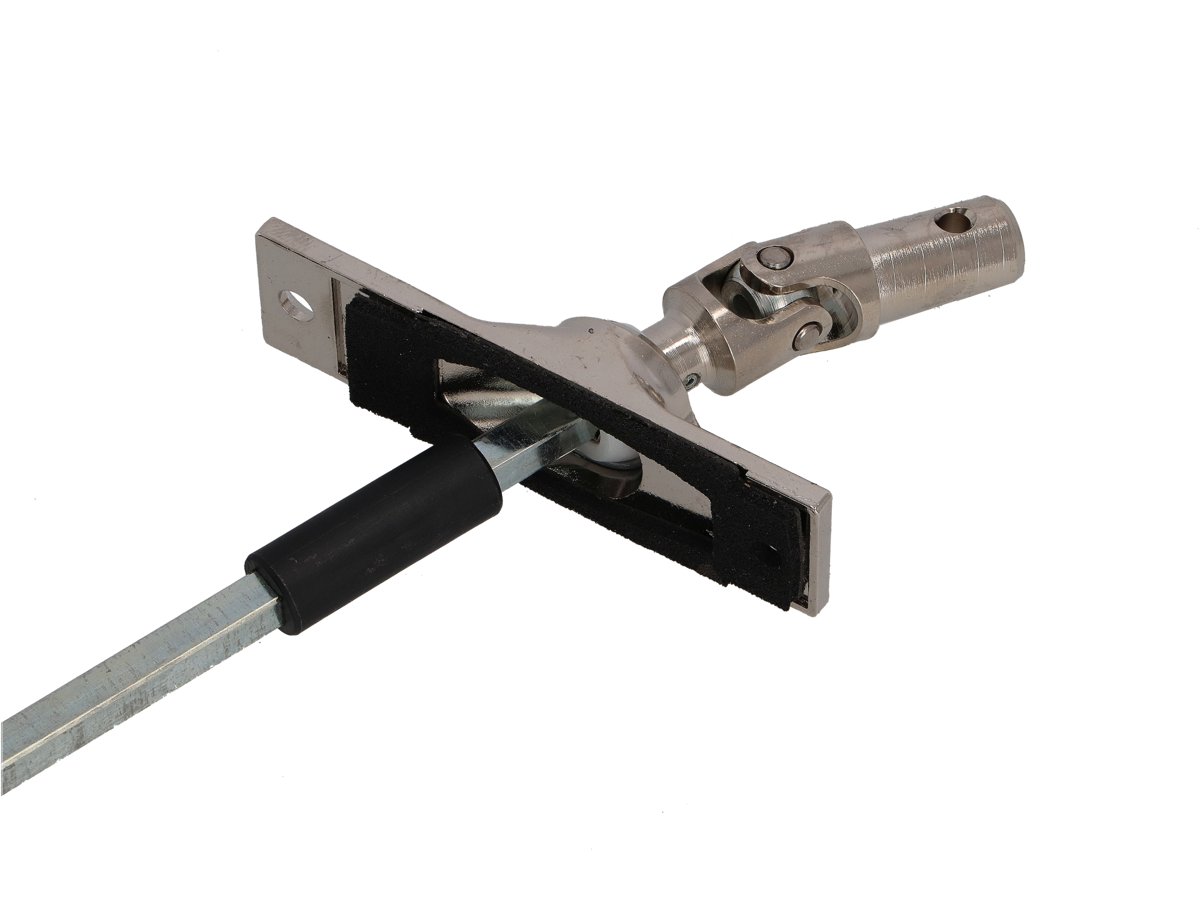

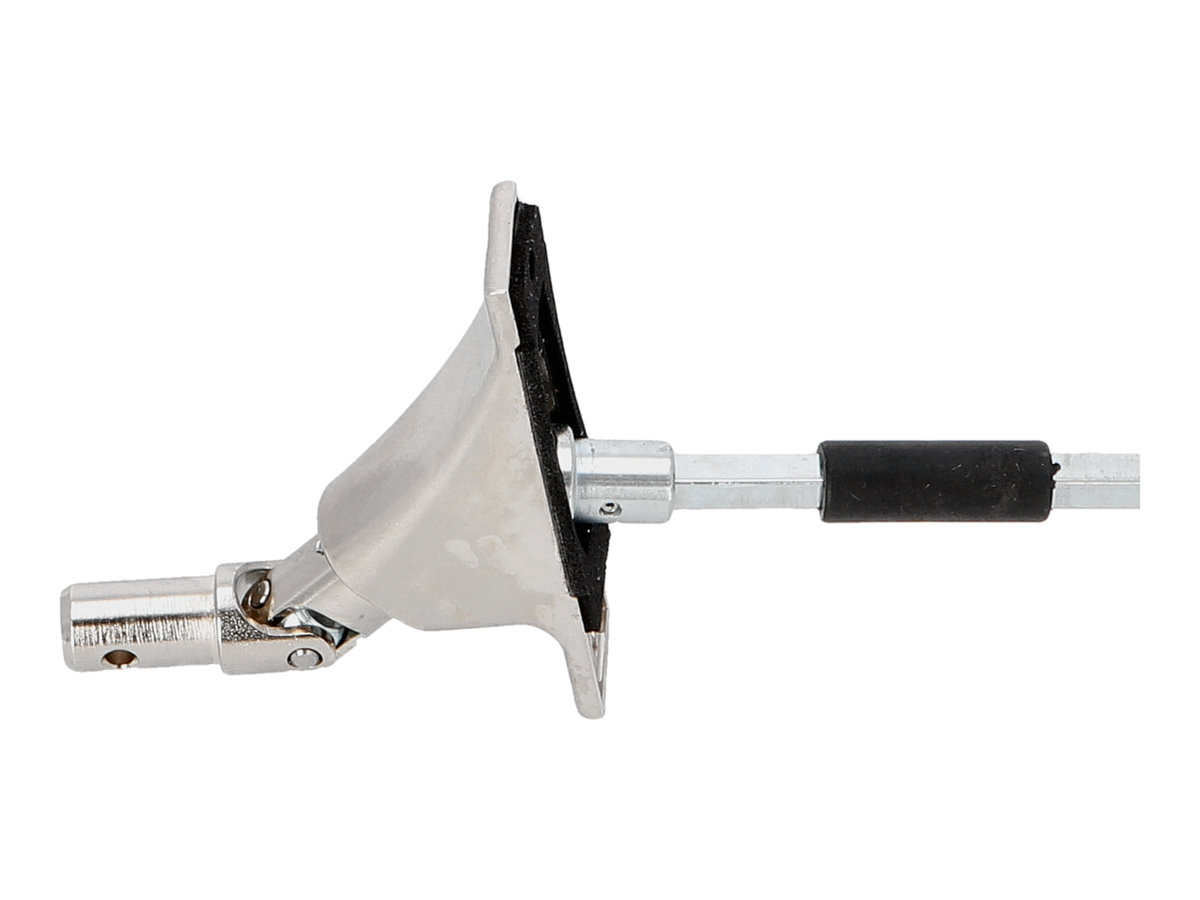

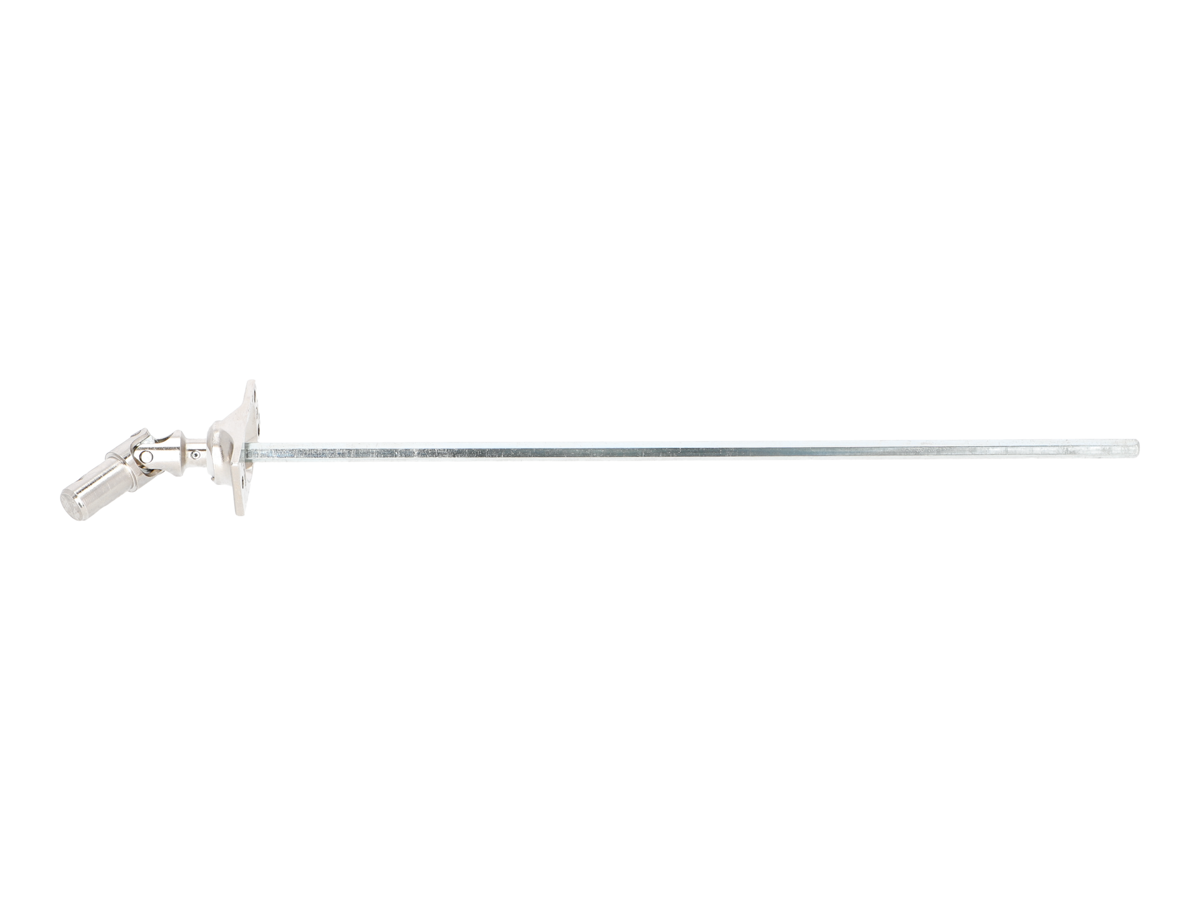

Drei Angaben müssen stimmen: der Schwenkbereich (0–45°, 35–54° oder 0–60°), die Aufnahme (6 mm Sechskant oder 6 mm Vierkant) und die Zapfenlänge (300, 500 oder 700 mm). Varianten mit thermischer Trennung sind für Durchführungen durch gedämmte Fassaden gedacht und verhindern Kältebrücken.

Wofür wird das Gelenklager gebraucht?

Typische Symptome: Die Kurbel lässt sich nicht mehr sauber einhängen, das Gelenk hat spürbares Spiel, es klappert beim Kurbeln, der Kunststoff ist gebrochen, oder die Kurbelstange rutscht beim Drehen heraus.

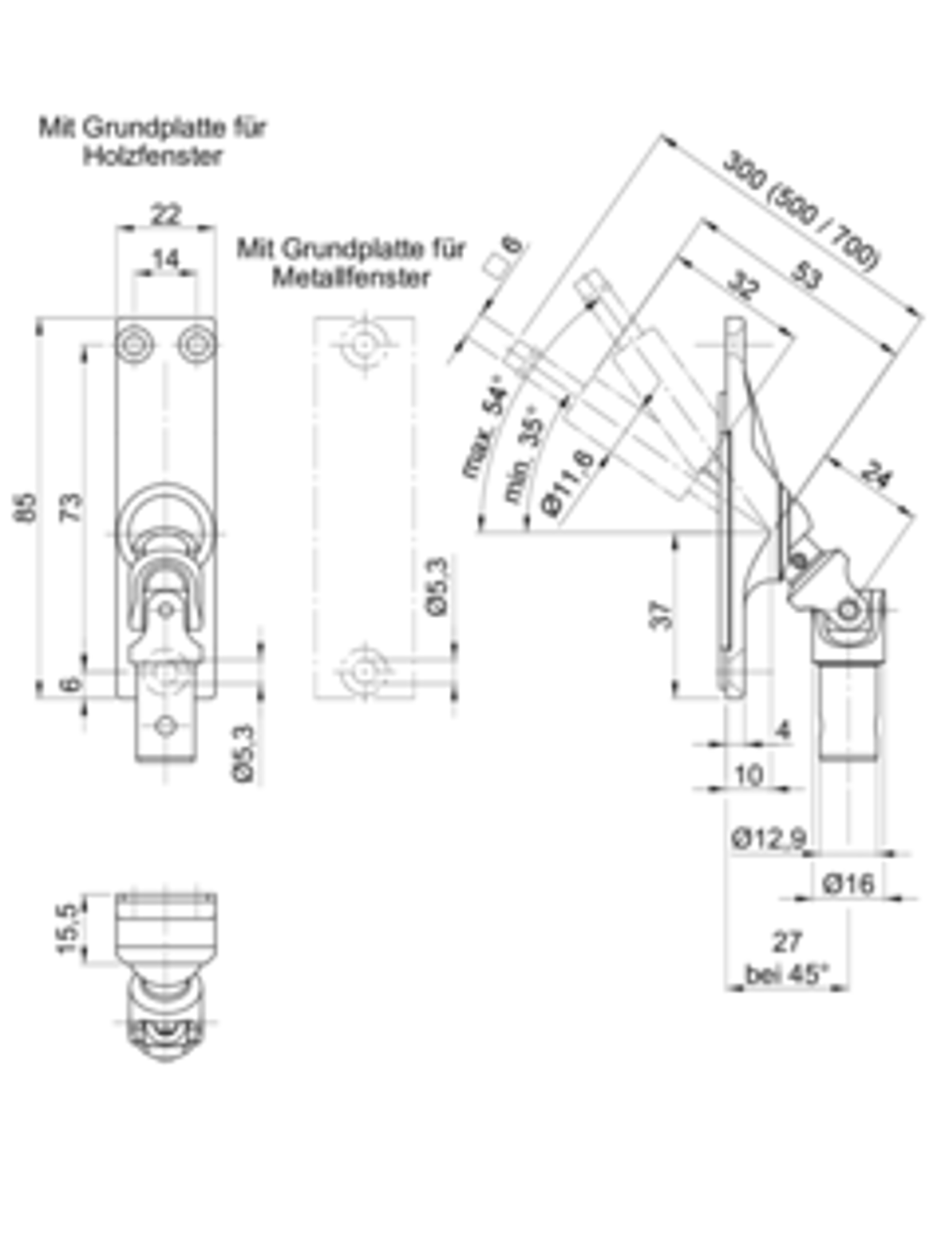

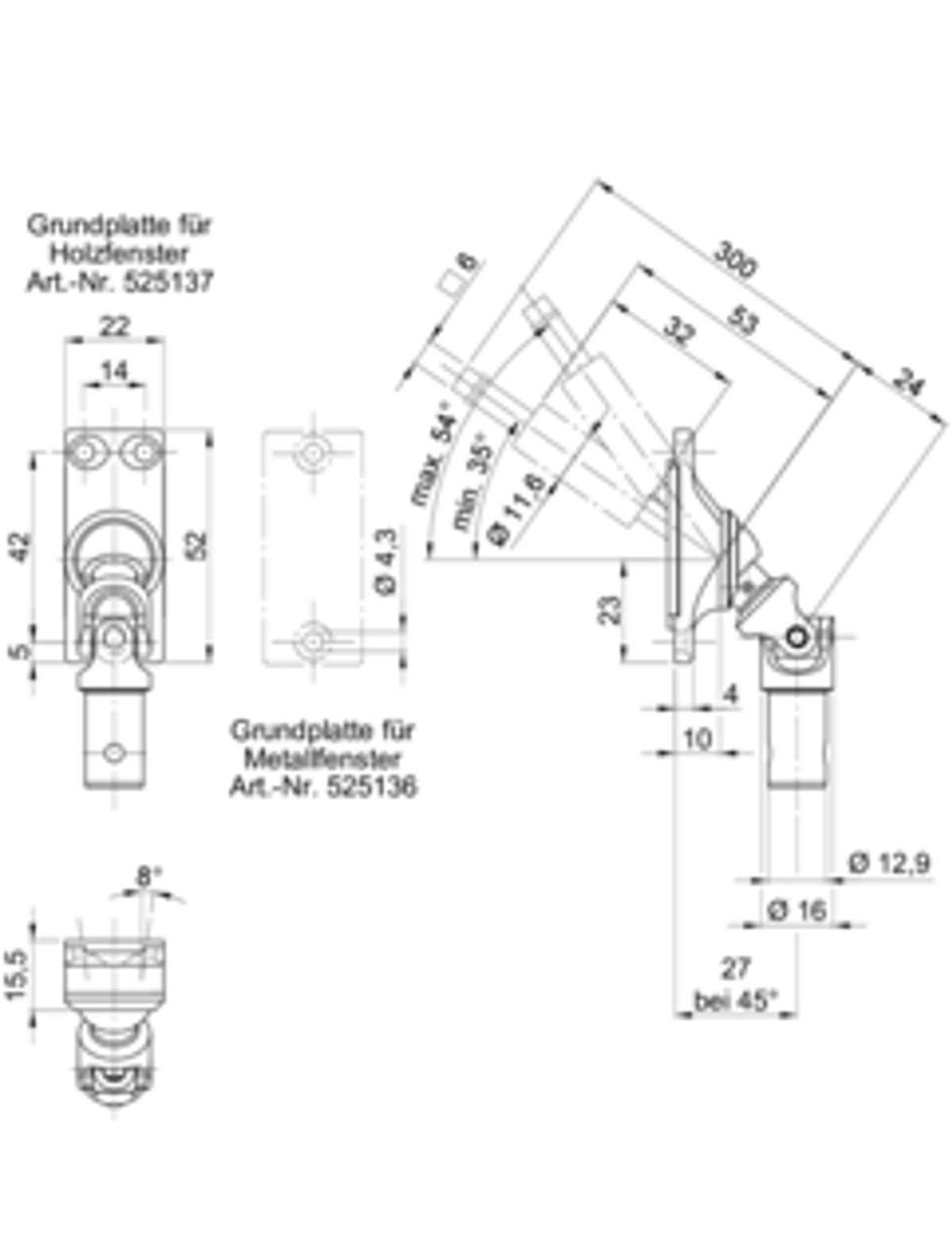

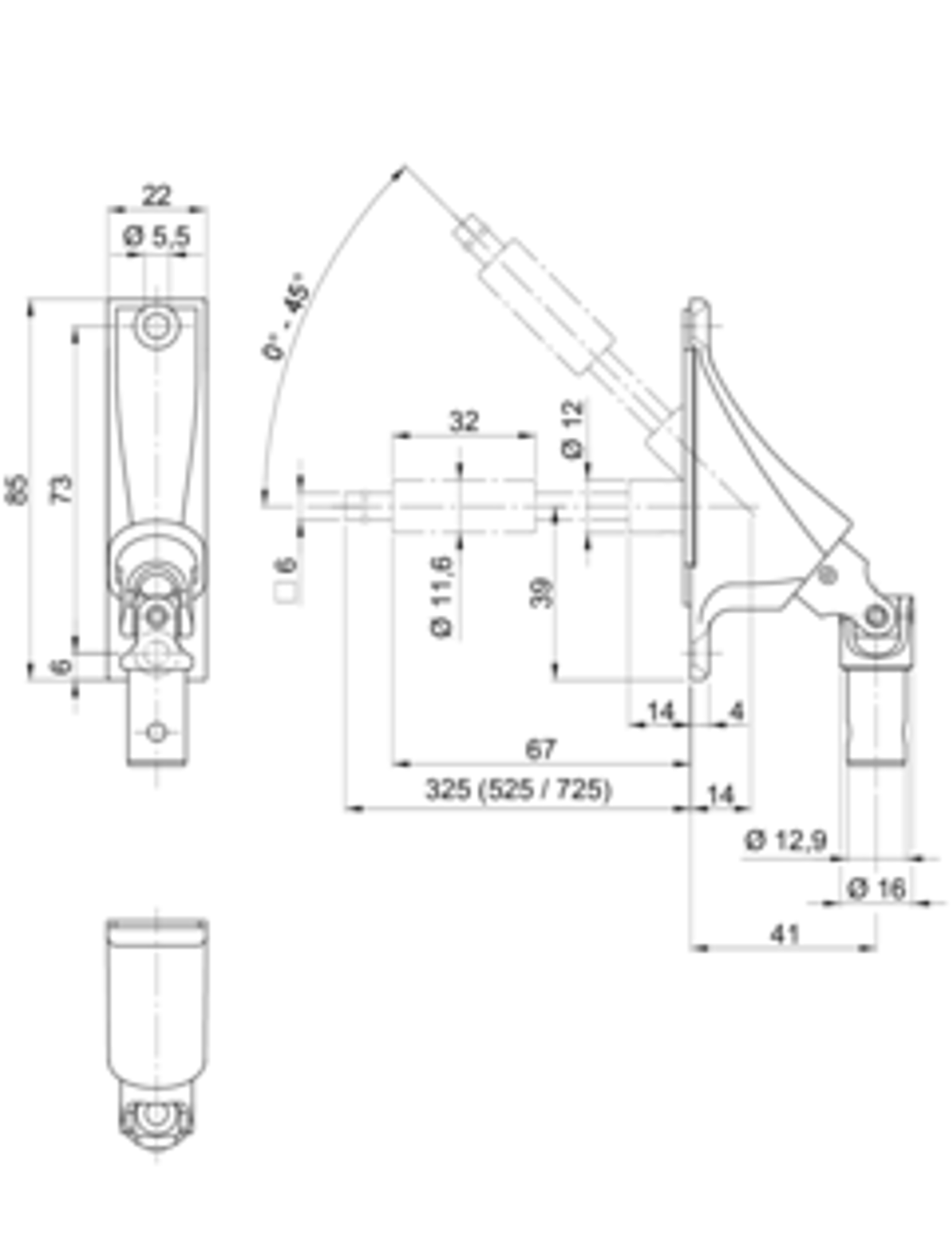

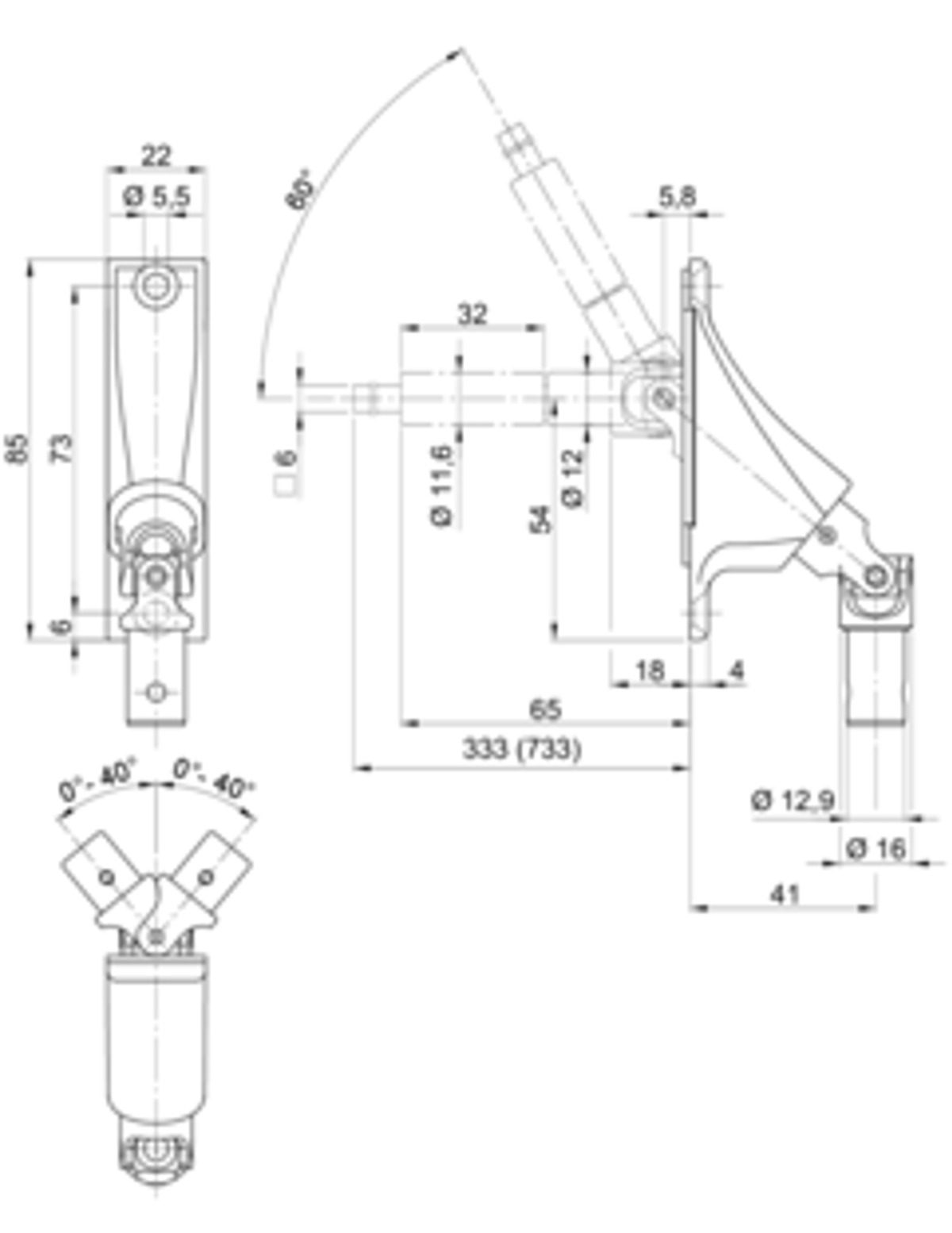

Technische Daten

• Hersteller: WAREMA (Originalersatzteil)
• Zapfendurchmesser: 12,9 mm
• Aufnahme: 6 mm Sechskant oder 6 mm Vierkant

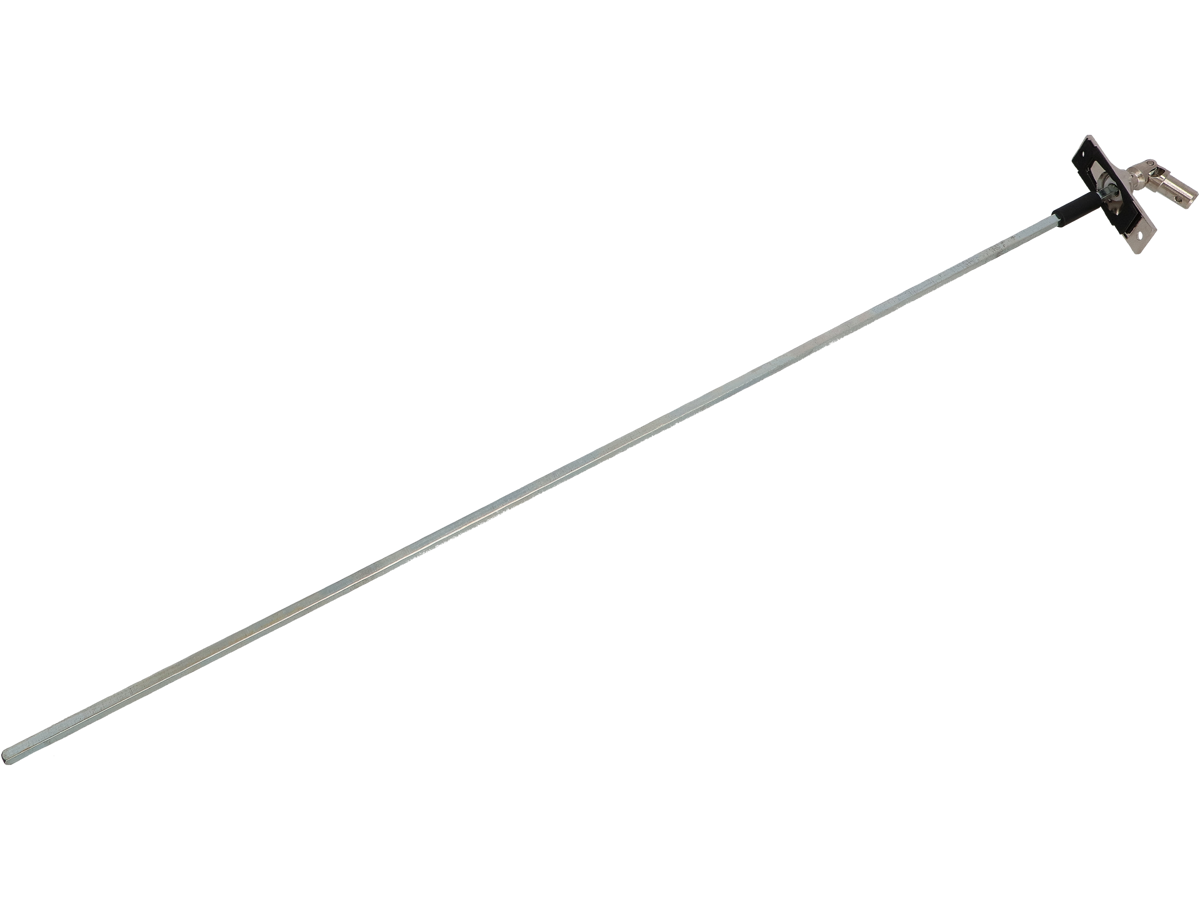

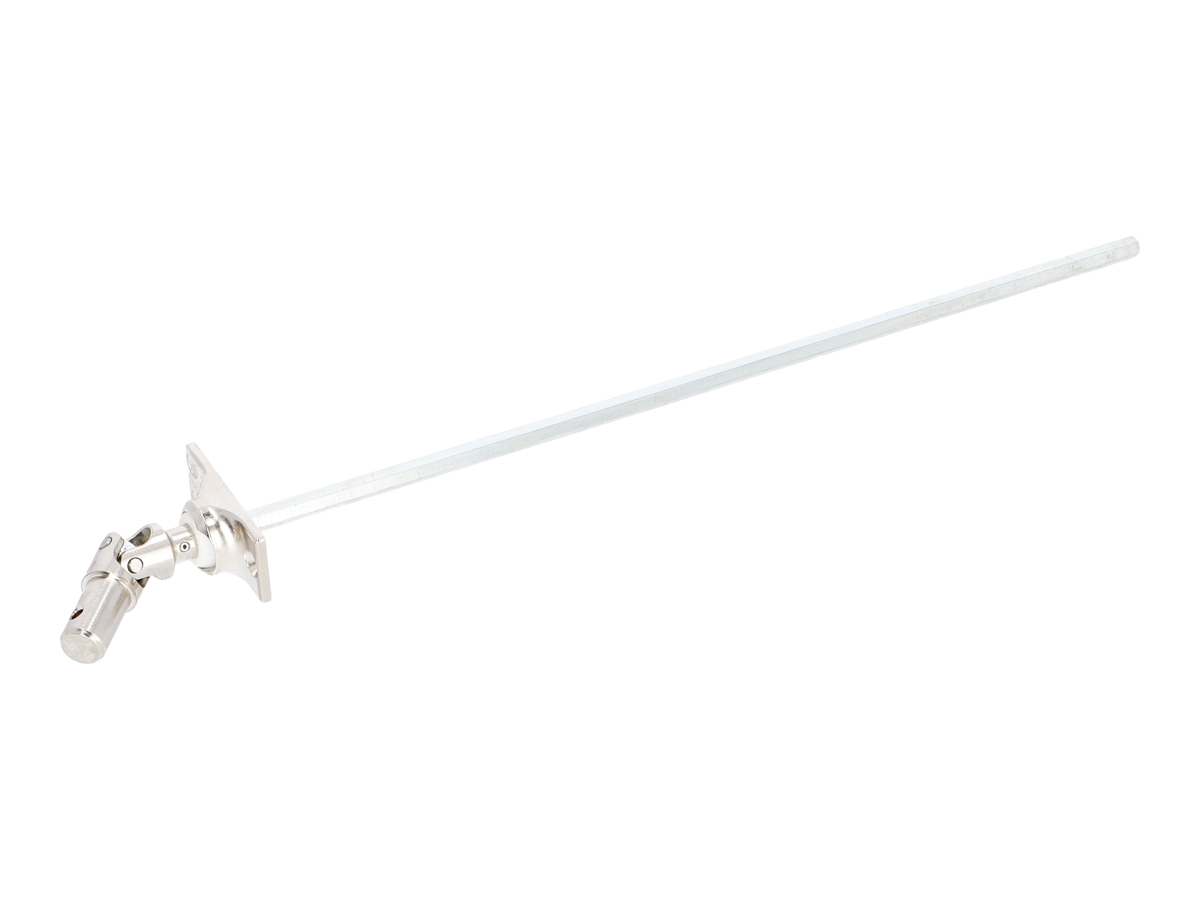

• Zapfenlängen: 300 mm, 500 mm, 700 mm
• Schwenkbereiche: 0–45°, 35–54°, 0–60°

Passt das bei mir?

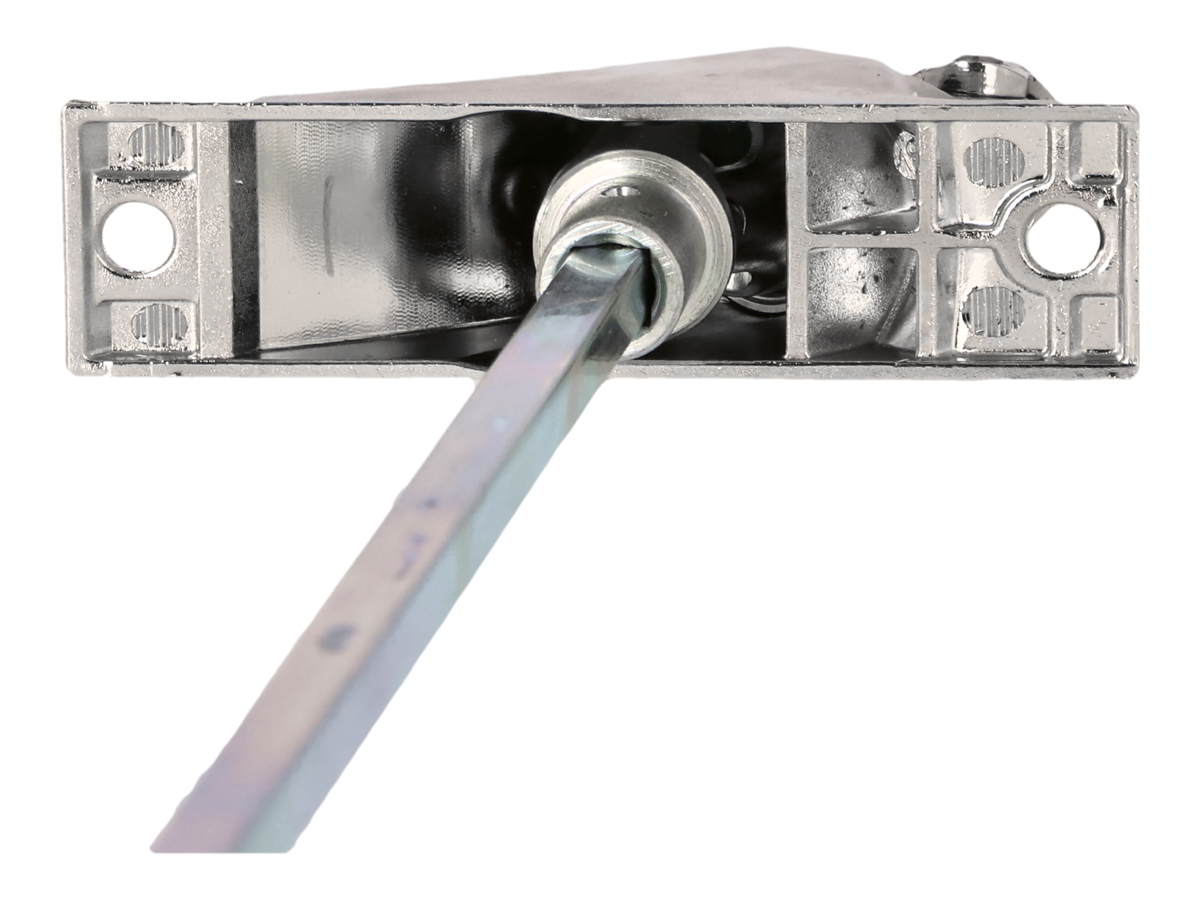

Der entscheidende Maßwert ist der Querschnitt der Kurbelstangenaufnahme – Sechskant und Vierkant sind nicht tauschbar. Messen Sie zusätzlich die Länge des Zapfens von der Lagerung bis zum Ende.
