Somfy J4 HTM Raffstoremotor für Raffstore 6–18 Nm
Somfy Art.-Nr. 1210289
Somfy J4 HTM Raffstoremotor für Raffstore 6–18 Nm
+Passendes Zubehör direkt dazu
Adapter-Set (Adapter + Mitnehmer)kein Adapter-Set nötig
Adapter und Mitnehmer verbinden den Motor mit Ihrer Welle und gehören immer als Paar zusammen. Nur nötig, wenn Sie oben „ohne Adapter“ gewählt haben oder den Motor auf eine andere Welle umrüsten. Wählen Sie das Set passend zu Ihrem Wellenprofil.
Schalter & Steuerungohne Schalter/Sender
Damit bedienen Sie den Motor. Verdrahtete Motoren brauchen einen Taster/Schalter, Funkmotoren mindestens einen passenden Funksender derselben Funktechnik (io, RTS oder Zigbee).
Weiteres Zubehör–
Optionales Zubehör für Montage und Komfort – mehrere Artikel wählbar.
Verfügbar auf Lager (99)

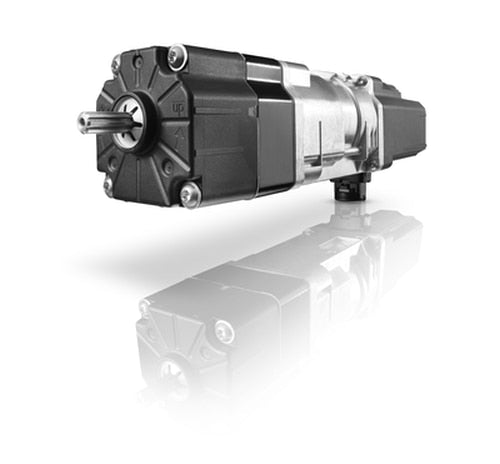

Somfy J4 HTM – Mechanischer Antrieb für Raffstoren
Der Somfy J4 HTM ist ein Raffstoremotor für Raffstore (Verdrahtet (230 V)). Der J4 HTM ist die klassische mechanische Ausführung des J4 Antriebes für Raffstoren. Der Antrieb ist nicht parallel schaltbar. J4 HTM ist in den Kopfschienen unten offen 57x51 und 58x56 nicht einsetzbar; stattdessen J4WT, J4 WT Protect oder J4 io Protect verwenden.
Hier konfigurieren Sie den Antrieb passend zu Ihrer Anlage: Drehmoment 6–18 Nm, Anschlusskabel in verschiedenen Längen und Farben, Ausführung – jede Variante mit eigener Somfy-Artikelnummer und EAN. Passendes Zubehör wie Motorlager, Adapter und Schalter wählen Sie direkt im Konfigurator dazu.
Vorteile des J4 HTM
- Kompakter Mittelantrieb
- Einstellbare Endlagen über selbsthaltende Druckknöpfe am Antriebsgehäuse
- Antrieb bereits in der unteren Endlage ausgeliefert
- Obere Endlage über Schaltfühler oder fixe obere Endlage
- Schnelle Montage mit Halteklammern (ohne Verschraubung)
- Verbesserung des normalen Temperaturbereichs auf -20°C bis +70°C
- Sonderausführung HTM HT (bis 85°C) auf Anfrage
Technische Daten
| Variante | Drehzahl | Leistung | Strom | Länge | Gewicht |
|---|---|---|---|---|---|
| 6 Nm | 24 U/min | 95 W | 0,4 A | 254 mm | 1,622 kg |
| 10 Nm | 24 U/min | 110 W | 0,5 A | 269 mm | 1,905 kg |
| 18 Nm | 24 U/min | 155 W | 0,7 A | 289 mm | 2,328 kg |
Alle Varianten: Spannung 230 V / 50 Hz, Schutzart IP 54, max. Einschaltdauer 6 Minuten.
Montage & Anschluss
Der elektrische Anschluss an 230 V darf nur durch eine Elektrofachkraft erfolgen. Die Somfy Montage- und Bedienungsanleitung finden Sie unten unter „Downloads“.
Lieferumfang
Somfy J4 HTM in der gewählten Ausführung (bei Varianten mit Welle inkl. montiertem Adapter und Mitnehmer, bei Varianten mit Kabel inkl. Anschlusskabel). Zubehör und Sender sind optional im Konfigurator wählbar.
Welche Variante passt zu mir?
Drehmoment
Richtwert: Raffstoren bis ca. 6 m² → 6 Nm, bis ca. 10 m² → 10 Nm, größere Anlagen → 18 Nm. Maßgeblich ist die Angabe des Raffstore-Herstellers.
Anschlusskabel
Die Kabellänge richtet sich nach dem Weg vom Motor zur Anschlussdose bzw. zum Schalter – lieber etwas Reserve einplanen. Die Farbe wählen Sie passend zu Kasten oder Wand.
- 0,5 m schwarz: Kurzes Kabel – wenn die Anschlussdose direkt am Kasten sitzt.
- 0,9 m schwarz: Kurzes Kabel – wenn die Anschlussdose direkt am Kasten sitzt.
Ausführung
Die Ausführung legt fest, wie der Antrieb eingebaut oder gesteuert wird. Unten sehen Sie zu jeder Variante, wofür sie gedacht ist.
- Standard: Die Grundausführung – passend für die meisten Anlagen.
- Nachrüst-Kit U: Für die Nachrüstung/den Austausch in vorhandenen Raffstoren (z. B. Hunter Douglas, Reflexa, Roma, Warema, Alukon): mit montiertem Adapter für Wellen Vierkant 12 mm und Anschlusskabel mit StaS3-Stecker.
- Sonderausführung (0,9 m Kabel): Sonderausführung mit 0,9-m-Kabel für bestimmte Raffstore-Systeme. Wenn Sie unsicher sind, wählen Sie „Standard“ oder fragen Sie uns.
- Vierkant 12 mm + Stecker (0,9 m): Mit montiertem Adapter für Vierkantwellen 12 mm, Gewindestift M5 und 0,9-m-Kabel mit StaS3-Stecker – typisch für den Austausch.
Unsicher? Schicken Sie uns Maße, ein Foto vom Wellenende oder vom Typenschild Ihres alten Motors per WhatsApp – wir nennen Ihnen die passende Variante.
Alle 9 Varianten mit Somfy-Artikelnummer & EAN
| Somfy Art.-Nr. | Variante | Somfy-Typ | EAN | Preis |
|---|---|---|---|---|
| 1210289 | 10 Nm · 0,5 m schwarz · Standard | J4 HTM 10/24 | 3660849561062 | €128,99 |
| 1210506 | 10 Nm · 0,5 m schwarz · Nachrüst-Kit U | J4 HTM 10/24 | 3660849566944 | €136,99 |
| 1240950 | 10 Nm · 0,9 m schwarz · Sonderausführung (0,9 m Kabel) | J4 HTM 10/24 | 3660849666095 | €139,99 |
| 1210288 | 6 Nm · 0,5 m schwarz · Standard | J4 HTM 6/24 | 3660849566913 | €116,99 |
| 1210502 | 6 Nm · 0,5 m schwarz · Nachrüst-Kit U | J4 HTM 6/24 | 3660849566937 | €124,99 |
| 1240949 | 6 Nm · 0,9 m schwarz · Vierkant 12 mm + Stecker (0,9 m) | J4 HTM 6/24 | 3660849666040 | €126,99 |
| 1210290 | 18 Nm · 0,5 m schwarz · Standard | J4 HTM 18/24 | 3660849561130 | €147,99 |
| 1210507 | 18 Nm · 0,5 m schwarz · Nachrüst-Kit U | J4 HTM 18/24 | 3660849566951 | €154,99 |
| 1240951 | 18 Nm · 0,9 m schwarz · Vierkant 12 mm + Stecker (0,9 m) | J4 HTM 18/24 | 3660849666248 | €156,99 |
Sie haben einen alten Somfy-Motor? Die Artikelnummer (7-stellig, z. B. 1039658) steht auf dem Typenschild am Motorkopf bzw. auf dem Kabelaufkleber. Mit der Suche im Shop oder per WhatsApp finden wir den passenden Ersatz.
Technische Daten J4 HTM
| Baureihe | Somfy J4 HTM |
|---|---|
| Technologie | Verdrahtet (230 V) |
| Anwendung | Raffstore |
| Nennspannung | 230 V / 50 Hz |
| Schutzart | IP 54 |
| Max. Einschaltdauer | 6 Minuten |
| Endlagen | Mechanisch – per Einstelltasten am Motorkopf |
Häufige Fragen zum J4 HTM
Welches Drehmoment ist das richtige?
Was bedeutet WT / verdrahtet?
Wie werden die Endlagen eingestellt?
Wer darf den Motor anschließen?
Ist das ein Originalprodukt von Somfy?
Abholverfügbarkeit konnte nicht geladen werden
Anleitungen & Downloads
Anleitungen & Downloads
Original-Dokumente des Herstellers Somfy zum J4 HTM – kostenlos zum Ansehen und Herunterladen.
- Montage- und Bedienungsanleitung Somfy J4 HTMPDF · 3.7 MB · mehrsprachig, inkl. Deutsch Öffnen
- Umweltproduktdeklaration (PEP ecopassport) J4 HTMPDF · 569 KB · Englisch Öffnen
Hinweis: Der elektrische Anschluss an 230 V darf nur durch eine Elektrofachkraft erfolgen. Bei Fragen zur Montage helfen wir gern per WhatsApp.
Versand & Rückgabe
Versand & Rückgabe
Kostenloser Versand innerhalb Deutschlands ab 300€ Bestellwert. Weitere Informationen zu Lieferzeiten finden Sie in unseren Versandinformationen. Es gilt das gesetzliche Widerrufsrecht – Details finden Sie in unserem Widerrufsrecht.
Ihre Zahlungsdaten werden sicher verschlüsselt übertragen. Wir speichern keine Kreditkartendaten und haben keinen Zugriff darauf.
Häufige Fragen zu Somfy J4 HTM Raffstoremotor für Raffstore 6–18 Nm
Was ist der Somfy J4 HTM?
Kann ich mehrere J4 HTM parallel schalten?
In welchen Kopfschienen ist der J4 HTM nicht einsetzbar?
Wie werden die Endlagen beim J4 HTM eingestellt?
Welche Varianten gibt es beim J4 HTM?
Noch eine Frage? Wir beraten Sie gern per WhatsApp oder E-Mail.
