Somfy J4 1TN Raffstoremotor für Raffstore 6–10 Nm
Somfy Art.-Nr. 1210286
Somfy J4 1TN Raffstoremotor für Raffstore 6–10 Nm
+Passendes Zubehör direkt dazu
Adapter-Set (Adapter + Mitnehmer)kein Adapter-Set nötig
Adapter und Mitnehmer verbinden den Motor mit Ihrer Welle und gehören immer als Paar zusammen. Nur nötig, wenn Sie oben „ohne Adapter“ gewählt haben oder den Motor auf eine andere Welle umrüsten. Wählen Sie das Set passend zu Ihrem Wellenprofil.
Schalter & Steuerungohne Schalter/Sender
Damit bedienen Sie den Motor. Verdrahtete Motoren brauchen einen Taster/Schalter, Funkmotoren mindestens einen passenden Funksender derselben Funktechnik (io, RTS oder Zigbee).
Weiteres Zubehör–
Optionales Zubehör für Montage und Komfort – mehrere Artikel wählbar.
Verfügbar auf Lager (99)

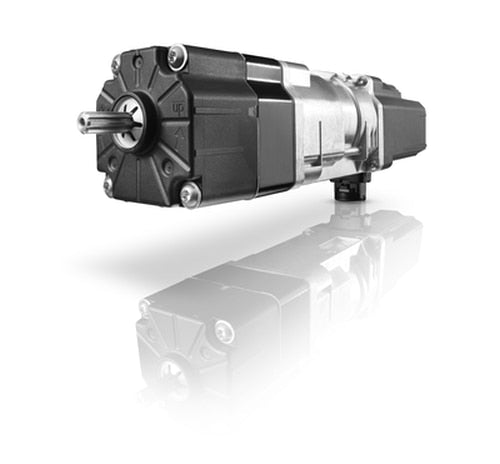

Somfy J4 1TN – Antrieb mit mechanischer Endabschaltung für Raffstoren
Der Somfy J4 1TN ist ein Raffstoremotor für Raffstore (Verdrahtet (230 V)). Kompakter und robuster 230 V-Antrieb mit integriertem Schaltwerk zum mittigen Einbau in die Kopfschiene.
Hier konfigurieren Sie den Antrieb passend zu Ihrer Anlage: Drehmoment 6–10 Nm – jede Variante mit eigener Somfy-Artikelnummer und EAN. Passendes Zubehör wie Motorlager, Adapter und Schalter wählen Sie direkt im Konfigurator dazu.
Vorteile des J4 1TN
- Kürzester Antrieb für Raffstoren auf dem Markt
- Fest eingestellte untere Endlage
- Steckbares Kabel 0,5 m schwarz mit Stecker STAS3
Technische Daten
| Variante | Drehzahl | Leistung | Strom | Länge | Gewicht |
|---|---|---|---|---|---|
| 6 Nm | 24 U/min | 95 W | 0,4 A | 222 mm | 1,579 kg |
| 10 Nm | 24 U/min | 110 W | 0,5 A | 237 mm | 1,873 kg |
Alle Varianten: Spannung 230 V / 50 Hz, Schutzart IP 54, max. Einschaltdauer 6 Minuten.
Montage & Anschluss
Der elektrische Anschluss an 230 V darf nur durch eine Elektrofachkraft erfolgen. Die Somfy Montage- und Bedienungsanleitung finden Sie unten unter „Downloads“.
Lieferumfang
Somfy J4 1TN in der gewählten Ausführung. Zubehör und Sender sind optional im Konfigurator wählbar.
Welche Variante passt zu mir?
Drehmoment
Richtwert: Raffstoren bis ca. 6 m² → 6 Nm, bis ca. 10 m² → 10 Nm, größere Anlagen → 18 Nm. Maßgeblich ist die Angabe des Raffstore-Herstellers.
Unsicher? Schicken Sie uns Maße, ein Foto vom Wellenende oder vom Typenschild Ihres alten Motors per WhatsApp – wir nennen Ihnen die passende Variante.
Alle 2 Varianten mit Somfy-Artikelnummer & EAN
| Somfy Art.-Nr. | Variante | Somfy-Typ | EAN | Preis |
|---|---|---|---|---|
| 1210286 | 10 Nm | J4 1TN 10/24 | 3660849561055 | €120,99 |
| 1210285 | 6 Nm | J4 1TN 6/24 | 3660849561048 | €110,99 |
Sie haben einen alten Somfy-Motor? Die Artikelnummer (7-stellig, z. B. 1039658) steht auf dem Typenschild am Motorkopf bzw. auf dem Kabelaufkleber. Mit der Suche im Shop oder per WhatsApp finden wir den passenden Ersatz.
Technische Daten J4 1TN
| Baureihe | Somfy J4 1TN |
|---|---|
| Technologie | Verdrahtet (230 V) |
| Anwendung | Raffstore |
| Nennspannung | 230 V / 50 Hz |
| Schutzart | IP 54 |
| Max. Einschaltdauer | 6 Minuten |
| Endlagen | Mechanisch – per Einstelltasten am Motorkopf |
Häufige Fragen zum J4 1TN
Welches Drehmoment ist das richtige?
Was bedeutet WT / verdrahtet?
Wie werden die Endlagen eingestellt?
Wer darf den Motor anschließen?
Ist das ein Originalprodukt von Somfy?
Abholverfügbarkeit konnte nicht geladen werden
Anleitungen & Downloads
Anleitungen & Downloads
Original-Dokumente des Herstellers Somfy zum J4 1TN – kostenlos zum Ansehen und Herunterladen.
- Montage- und Bedienungsanleitung Somfy J4 1TNPDF · 3.7 MB · mehrsprachig, inkl. Deutsch Öffnen
- Technisches Datenblatt J4 1TNPDF · 356 KB Öffnen
- Umweltproduktdeklaration (PEP ecopassport) J4 1TNPDF · 230 KB · Englisch Öffnen
Hinweis: Der elektrische Anschluss an 230 V darf nur durch eine Elektrofachkraft erfolgen. Bei Fragen zur Montage helfen wir gern per WhatsApp.
